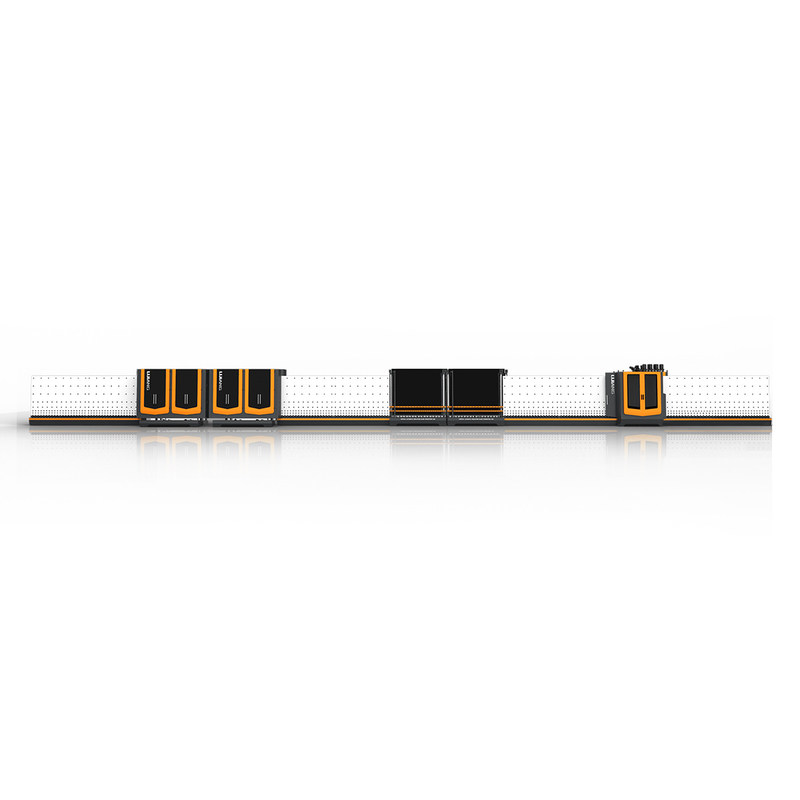

Çift Cam Yalıtım Camı Üretim Hattı Jumbo Boyut 3300 * 7000mm

Jumbo boyutu 3300 * 7000mm Çift Cam Yalıtım Camı Yıkama ve Presleme için Üretim Hattı



Otomatik Jumbo boy çift gaz dolum ısıcam hattı seçenekleri



1. Ön yıkama

2. 3 veya 4 yan adım IG için otomatik olarak doğru konumlandırma

3.Otomatik gaz doldurma, gaz değerini ayarlayabilir ve yüksek gaz konsantrasyonu ile çevrimiçi doldurma işlemini görüntüleyebilir



Jumbo Boy Çift Gaz Dolum Yalıtım Camı İşleme Hattının ana özelliği



●Almanya Siemens PLC kontrol sistemi, dokunmatik ekran arayüzü

●Otomatik sıcaklık kontrollü ve su yıkama sistemli su deposu

● Hava ısıtma sistemi

●Hava Fanı otomatik başlatma ve durdurma ayarı

●Gürültü azaltma sistemi

●Kaplanmış ve Low-E camın otomatik tanımlanması

●3 çift yumuşak fırçalar, Low-E camı çevrimiçi ve çevrimdışı yıkayabilir

●Çamaşır makinesi SS malzeme ve su geçirmez cihaz kullanır

●Plaka presleme yüzeyini düz tutmak için ayarlanabilir presleme tahtası

● Havacılık fişinin bağlantı modu

●Üçlü IG ve şekilli IG üretimi için geçerlidir

●Yıkama hızının çevrimiçi gösterimi

●Akıllı aralıklı çalışma, enerji tasarrufu



Jumbo Boyutunun PARAMETRESİ Otomatik Çift Gaz Dolum Yalıtım Camı Üretim Hattı



Birim		LJBZ3370
Voltaj		380V50Hz3P
Toplam güç	KW	54.5
yıkama hızı	m/dak	2-10
Maksimum çalışma hızı	m/dak	45
Minimum cam boyutu	mm	450*280
Maksimum cam boyutu	mm	3300*7000 3000*3000 (Çift basma)
Düz cam kalınlığı	mm	3-30
Yıkama fırçaları	Parçalar	6
Maksimum yalıtım camı kalınlığı	mm	80
Toplam gaz tüketimi	L/dak	1500
Konveyör rulo yüksekliği	mm	520
Boyut (U*G*Y)	mm	47200*3500*4500



1. IG hattı nedir?



IG hattı çeşitleri argon dolumsuz ve argon gazı dolumludur.Ayrıca iki özel IG hattı, havada yüzen IG hattı ve süper hızlı IG hattı (iki IG ünitesini yıkama ve birlikte presleme) vardır.

IG hattı, ısıcam işleme hattı olarak adlandırılır, cam yıkama makinesi, ara çerçeve montajı ve cam pres makinesi içerir.Normalde 2000*2500, 2500*3500, 2500*4000 ,2500*4500 ve 3300*7000 IG hattımız var.



2. Firmamız ne yapar?



LIJIANG GLASS, 2012 yılından beri Çin'in Jinan şehrinde üreticidir.IG hattı, Yalıtım camı yapıştırma robotu, ayırıcı bükme makinesi, butil ekstrüder makinesi kurutucu dolum makinesi ve benzeri, porviding makinelerini tüm dünya için satış sonrası servis ile yapıyoruz.



3.Satış sonrası hizmet nasıl sağlanır?



Hindistan ve Hindistan pazarı için, iki Hintli yerel mühendisimiz var, zamanında hizmet verebilirler.



Güney Amerika pazarı için orada hizmet verecek bir mühendisimiz var.



Diğer pazarlar için, 10 - 20 yıllık tecrübeye sahip mühendis ekibimiz var, makine kurmak, işçileri eğitmek ve zamanında satış sonrası hizmet sağlamak için yabancı müşterilerin fabrikasına gidecekler.



Tüm dünyanın virüsünden bu yana, mühendislerimiz dünyanın birçok ülkesi ile sınırlıdır.Bu yüzden Wechat, Whatsapp ve benzeri tarafından çevrimiçi kurulum hizmeti ve eğitim çalışması sağlıyoruz.Dünya daha iyi bir donanıma sahip olduğunda, mühendisimiz tekrar makinelerimizi kontrol etmeye gidecek.



4. Üretim hattı nasıl paketlenir?



Bir IG hattı seti normalde yabancı ülkeye nakliye sırasında iki konteynere, 2 adet 40HQ konteynere ihtiyaç duyar.



5. Yalıtım camı üretim hattının detayları:



• Isıcam üretim hattı 7 bölümden oluşmaktadır:

01 aktarım bölümü;

02 çamaşır makinesi;

03 boşaltma bölümü;

04 muayene ve kurulum bölümü;

05 aktarım bölümü;

06 presleme ve doldurma bölümü;

07 boşaltma bölümü.





• 01 Aktar Bölüm

Kaplama algılama mekanizması, çevrimdışı Low-e filmin otomatik algılanması

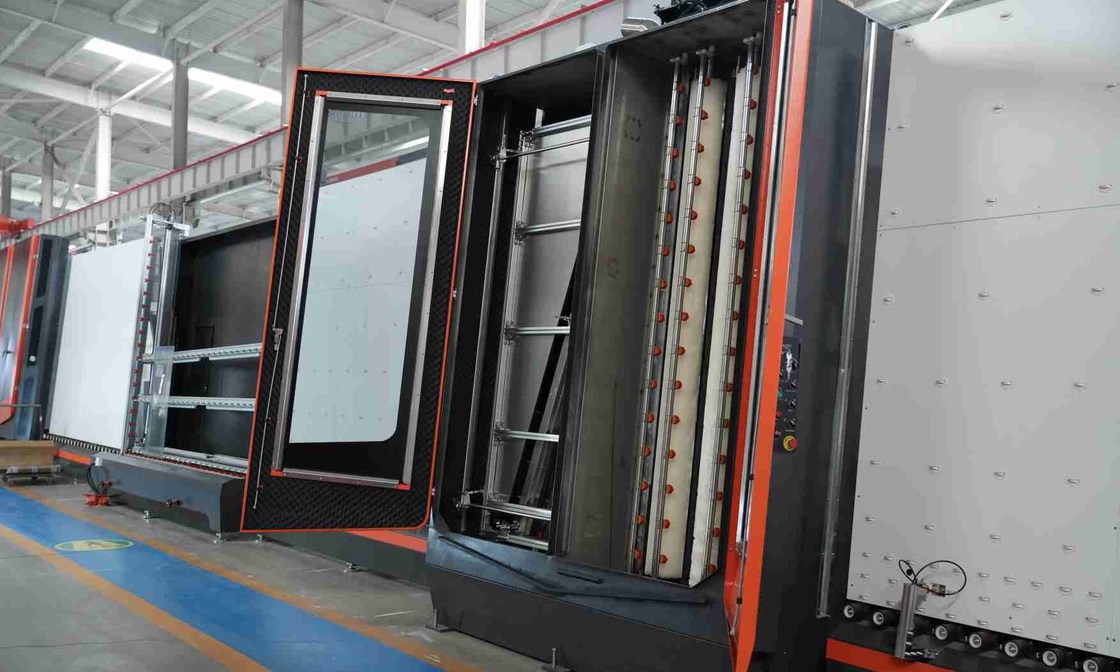

• 02 yıkama makine



Ana özellik:



• 6 adet 0,1 mm yumuşak tüylü yumuşak fırça kullanarak low-e camı yıkayabilir

• Yeni hava bıçağı alüminyum profil (Ördek Gagası Hava Bıçağı) kullanır, hava çıkışının boyutu alüminyum profil ördek gagası ile ayarlanır.Bu, ayar vidalarının sayısını azaltabilir, her vidanın gevşek olmadığından emin olabilir ve hava bıçağının rezonansını önleyebilir.

• Hava bıçağı, hava bıçağının genişliğini kalınlığa göre otomatik olarak ayarlayabilir.

• Yıkama hızı göstergeli işlem kutusu, yıkama hızını (8-10m) doğru bir şekilde gösterebilir.

• Su deposu otomatik sıcaklık kontrolü, su yenileme sistemi

• Avrupa susturucu sistemi

• Paslanmaz çelik malzeme



• 03 boşaltma bölümü



• Saklama camı



• 04 muayene ve kurulum bölümü



Bu bölümün yeni yapısı, sıralı kiriş kaldırma yapısına (çift kiriş) dönüştürülmüştür.Camı incelemek ve silmek kolaydır.



• 05 aktarım bölümü



• Cam kalınlığının otomatik ölçümü.Çalışırken gerçek ihtiyaçlara göre kullanılabilir.



• 06 presleme ve doldurma bölümü



Ana özellik:



• Ultra uzun cam iki kat sıkıştırılabilir

• Camı transfer etmek için konveyör bant kullanır, camı preslemek için servo motor kullanır

• Kolay bakım için pres plakası açılabilir

• Uzun ömürlü hizmet ömrünü garanti etmek için ayarlanabilir yapıya sahip presleme tahtası



• 07 boşaltma bölümü



• Saklama camı

• Kapama makinesine bağlanabilir



Elektrik parametreleri



İSİM	MENŞEİ	MARKA
PLC	Almanya	SIEMENS
Alçak gerilim elektrikli cihaz	Almanya	SIEMENS
Frekans dönüştürücü	Almanya	SIEMENS
Adım camı için servo motor	Japonya	FUJI
fotoelektrik anahtar	Almanya	HASTA
Mikro şalter	Tayvan	BAKMAK
Düğme ve gösterge ışığı	Fransa	SCHNEIDER
Dokunmatik ekran	Tayvan	WEINVIEW
ara röle	Japonya	OMRON
Fırça motoru	Çin	ÇINGHUA
Su Pompası	Çin	LINGXIAO
Kılavuz	Tayvan	HIWIN
Pnömatik Bileşenler	Tayvan	AIRTAC

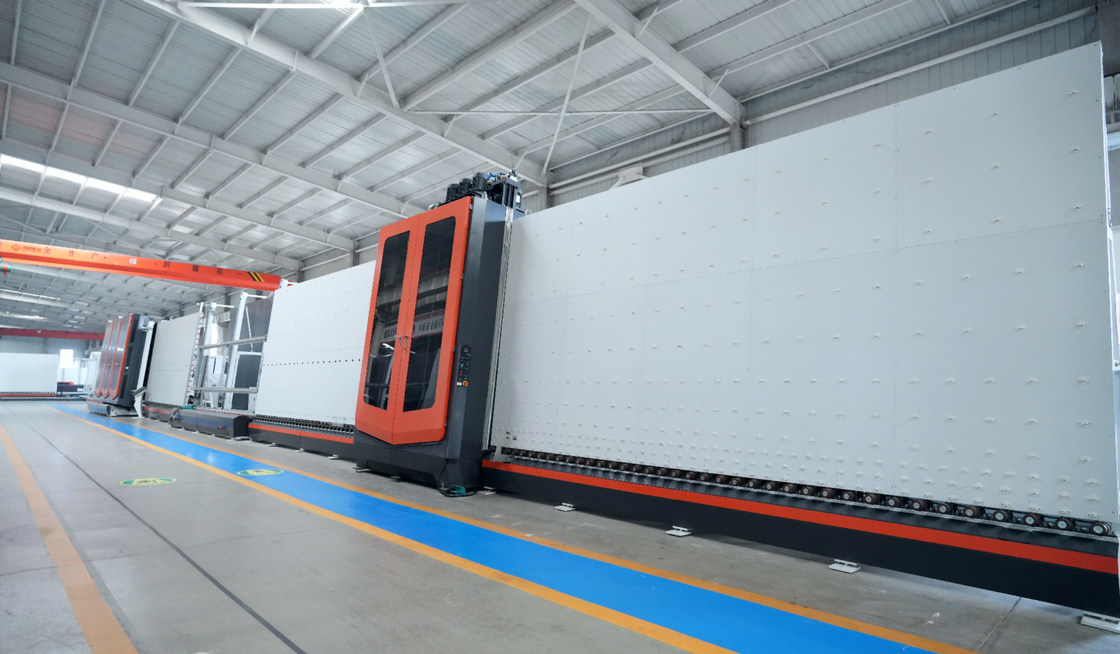

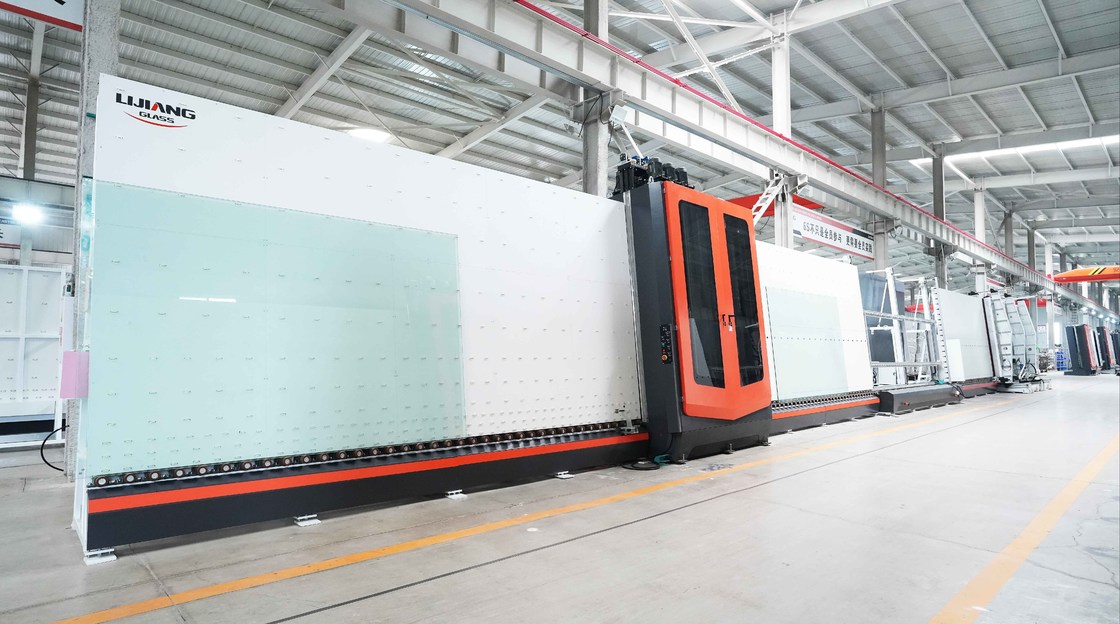

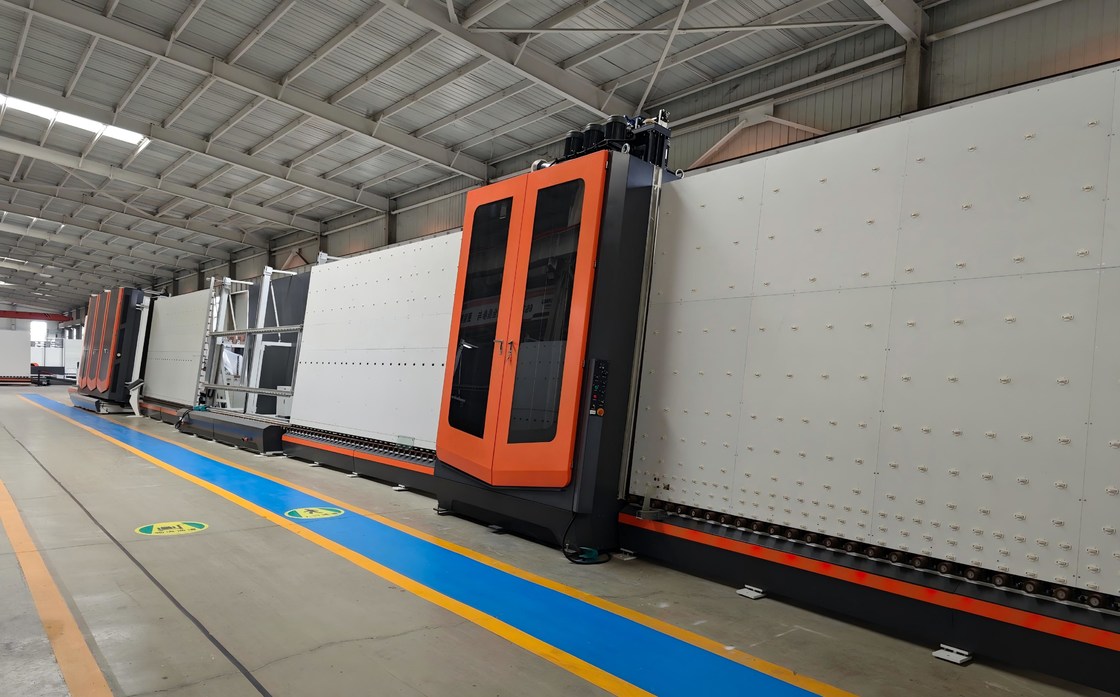

Jumbo boyutlu otomatik yalıtım camı üretim hattının resimleri

İlgili Üretim LIJIANG CAM





. Akıllı Vertik Edge Dseçme mmakine LJCM2545



Ana özellik



• Çift yönlü cam erişimi

• Boyutu otomatik olarak ölçün

• Low-e yüzeyi otomatik olarak ayırt edin

• Kenar silme ayarlanabilir

• Başlık 360° döndürülebilir

• Güvenli ve tam otomatik cihaz

• PLC kontrol sistemi, dokunmatik ekran arayüzü

• Altı servo kontrol sistemi

• Akıllı kontrol sistemi, toplu işlemeyi tanıyabilir



Teknik veri



Maks.cam işleme boyutu	2500*4500mm
Min.cam işleme boyutu	400*280mm
cam kalınlığı	3-15 mm
taşlama çarkı çapı	200 mm
konveyör yüksekliği	500 mm
Kenar silme genişliği	10-50 mm
İletim hızı	1. 29m/dak
Kenar silme hızı	2-29m/dak
aşındırıcı tekerlek genişliği	10/12/15mm
cam kalınlığı	3 - 15 mm
Taşlama tekerleği hızı	0~3000r/dak
Toplam hava tüketimi	100L/dak
Hava basıncı	≥0.8MPa
Toplam güç	3P 380V 50Hz 3.35KW
Boyut	Boyutlar :9700×2500×3400mm
Toplam ağırlık	3700KG



Elektrik parametreleri



İSİM	MENŞEİ	MARKA
servo motor	Tayvan	TAİDA
PLC	Tayvan	TAİDA
pnömatik bileşen	Tayvan	AAIRTAC
Düşük basınçlı elektrik	Almanya	SIEMENS
Şalter	Almanya	SIEMENS
Sensör anahtarı	Kore	otonik
Yaklaşma anahtarı	Kore	otonik
Limit anahtarı	Tayvan	BAKMAK
bağlayıcı	Almanya	SIEMENS
Frekans dönüştürücü	Fransa	SCHNEIDER
Ana Düğme	Fransa	SCHNEIDER
ara röle	Japonya	OMRON





Vertik Benceyalıtkan Gkız Syemek robot LJTJ2540



Ana Özellikler



• Min ve Maks cam boyutları isteğe bağlı olabilir

• 8 servo motor benimseyin

• Kararlı performansa sahip Japonya servo kontrol sistemini benimseyin

• Lineer ayar ile cam boyutunu, tutkal derinliğini ve tutkal hızını otomatik olarak ölçün

• Doğru konumda düzgün taşıma sağlamak için triger kayışını benimseyin

• Yedek parçalar yüksek standardizasyon ve yüksek hassasiyetle üretilir, makinenin uzun süreli çalışma ile kullanılmasını sağlar.

• Cam köşeler hava kabarcığı içermez, pürüzsüz yüzeylidir, cama gerek yoktur.

• Tam otomatik ve yüksek verimli makine

• Güzel bir yüzeye sahip cam köşeleri otomatik olarak onarın

• Çizik ve kirlilik olmadan pürüzsüz taşıma

• Tek işlevli parçalar manuel işlevlerle donatılmıştır, kolay ayarlama

• 8'den fazla şekilli camı kaplayabilir, Semicircle dahil.Trapezoidal.Paralelkenar.Dairesel.Çokgen vb. (Opsiyonel)

• Kademeli camı bir kerede tamamen kapatın (Opsiyonel)

• Kademeli IG'yi dört kenar ile kapatabilir (Opsiyonel)

• Silikon, polisülfid ve silikon yapısal dolgu macunu (opsiyonel) gibi iki çeşit farklı dolgu macunu kullanmak için çift pompalı cihazı benimser



Teknik veri



Maks.cam boyutu	2500*4000mm (Opsiyonel)
Min.cam boyutu	300*300mm
cam kalınlığı	12-50 mm
çalışma hızı	5-40m/dak
Hava basıncı	≥0.6MPa
Sıkma basıncı	32MPa
gerilim gücü	380V 12kw
Ortalama boyut	11000*2000*3500mm



Elektrik parametreleri



İSİM	MENŞEİ	MARKA
servo motor	Japonya	YASKAWA
servo sürücü	Japonya	YASKAWA
İşlemci	Japonya	YASKAWA
Alçak gerilim bileşeni	Almanya	SIEMENS
kılavuz yol	Tayvan	HIWIN
Güç kaynağını değiştirmek	Tayvan	MW
Sensör anahtarı	Kore	otonik
pnömatik bileşen	Japonya	SMC
Dokunmatik ekran	Çin	GAOSHAN
servo motor	Japonya	YASKAWA
servo sürücü	Japonya	YASKAWA



LIJIANG GLASS'ın tanıtımı
