Ürün ayrıntıları:
|
| Üretim adı: | Isıcam işleme hattı | Maksimum doldurma boyutu: | 2500mm*7000mm |
|---|---|---|---|
| Gaz konsantrasyonu: | >% 98 | Gaz: | argon gazı |
| Garanti: | 1 yıl | Marka: | Lijiang bardağı |
| Vurgulamak: | Dokunmatik Ekran ısıcam üretim hattı,%98 ısıcam üretim hattı,Dokunmatik Ekran çift cam makinesi |
||

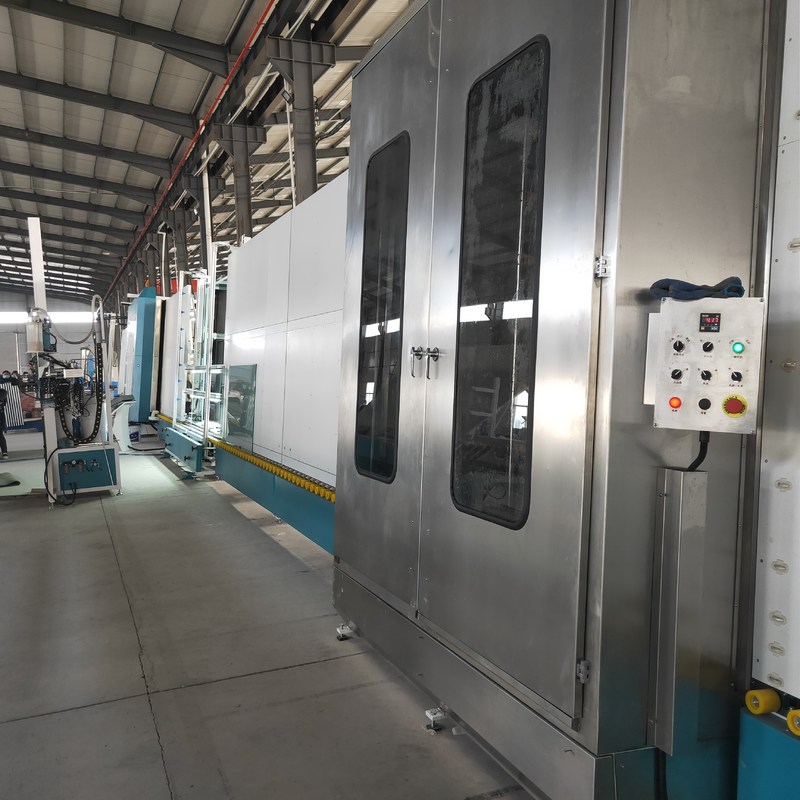

Dokunmatik Ekran, %98 Argon gazı dolgulu, uygun Yalıtım Camı işleme hattını çalıştırır
LJBZ2570PG Otomatik Dikey ısıcam işleme hattı aşağıdaki işlevlere sahiptir: Düz cam yıkama, Alüminyum çerçeve takma, Normal IG ünitelerine presleme, Çift IG ünitelerine presleme, Çift üç katmanlı IG ünitelerine presleme.
LJBZ2570PG, küçük ayak izi, güvenilir performans, yüksek verimlilik, uygun bakım ve benzeri gibi birçok avantajı olan alüminyum şeritli yalıtım camı üretiminde özel bir ekipmandır.
Jumbo boy yalıtım camı üretim hattının ana özelliği
● dokunmatik ekran arayüzü, Almanya Siemens PLC kontrol sistemi
● Kaplamalı ve Low-E camın otomatik olarak tanımlanması
●Çamaşır makinesi SS malzeme ve su geçirmez cihaz kullanır
Otomatik sıcaklık kontrollü ve su yıkama sistemli su deposu
● 3 çift yumuşak fırça, Low-E camı çevrimiçi ve çevrimdışı yıkayabilir
●Hava Fanı otomatik başlatma ve durdurma ayarı
● Hava ısıtma sistemi
●Gürültü azaltma sistemi
●Yıkama hızının çevrimiçi gösterimi
●Plaka presleme yüzeyini düz tutmak için ayarlanabilir presleme tahtası
● Havacılık fişinin bağlantı modu
Üçlü IG ve şekilli IG üretimi için geçerlidir
●Akıllı aralıklı çalışma, enerji tasarrufu
Otomatik yalıtım camı işleme hattının ana parametreleri
| Güç kaynağı | Voltaj | 380 |
| Sıklık | 60 | |
| Toplam güç | kW | ≈42 |
| yıkama hızı | m/dak | 2~10 |
| Max.çalışma hızı | m/dak | 45 |
| Min. cam boyutu | mm | 450×280 |
| Max.cam boyutu | mm | 2500×7000 |
| Cam kalınlığı yıkama | mm | 3~15 |
| Max.yalıtım camı kalınlığı | mm | 60 |
| konveyör yüksekliği | mm | 500 |
| Toplam gaz tüketimi | L/dak | 1500 |
Yalıtım camı işleme makinesi, yüksek çözünürlüklü dokunmatik ekranla donatılmış Siemens kontrol sistemini benimser, operatör üretim hattının çalışma parametrelerini istediği zaman değiştirebilir ve rutin için uygun olan her giriş ve çıkış sinyalinin durumunu açıkça görüntüleyebilir. makinenin bakımı.
LJBZ2570PG Boşaltma bölümü.
LJBZ2500PG, presleme bölümünün içindeki düzlem değişmez olduğu için kavisli cam veya bükümlü cam için uygun değildir.
LJBZ2500PG, yeni bir dolum gazı teknolojisine sahip bir pres makinesidir.Bu ekipman, çeşitli gazlar veya karışık gazlar ile yüksek ve yeni teknoloji cam presleme ve gaz dolum makinesi için uygundur.Çünkü kontrol sistemi önceden ayarlanmış gaz türlerini (karışık gazların karışım oranı dahil) ve her gaz veya karışım yalıtım camı ile doldurulmadan önce akış hızını tespit eder.
LJBZ2500PG Cam presleme ve dolum gazı bölümü, çift IG ünitelerine veya üç katmanlı IG ünitelerine aynı anda basmak için uygundur.Bu makine ile her türlü düz cam (kaplamalı cam ve cam kenetli cam dahil) preslenebilir.
LJBZ2500PG, yalıtım camının gaz konsantrasyonunu hat üzerinde ölçmek için kullanılabilir.Ekipmanın önündeki ölçüm cihazı, camın boyutunu ve kalınlığını doğru bir şekilde ölçebilir ve ihtiyaç duyulan gaz miktarını hesaplayabilir.
LJBZ2500PG, aynı anda uzunluğu 1,5 m'den az olan iki adet IG ünitesine gaz basabilir ve doldurabilir; bu, özellikle uzunluğu 1,5 m'den az olan cam için üretim verimliliğini büyük ölçüde artırır.
Ana Özellikler
• Bir seferde iki adet IGU preslenebilir ve gaz doldurulabilir, her IGU argon gazını %90'ın üzerinde doldurabilir
• İki adet IGU tek seferde basılarak presleme parçasının şekil dışına çıkması daha iyi önlenebilir.Her 1m * 1m çift cam için 27 saniyeye ulaşabilir, bu da iş verimliliğini yüksek oranda artırır
• Yüksek hızlı IG işleme hattı, 2019 yılında Çin'de patent haklarını aldık
• Transfer bölümünden presleme bölümüne kadar her parça bölünmüştür
• Bir fabrikada seri üretime uygundur.Ultra hızlı hız
• Sızdırmazlık robotu üzerinde çalışmayı bekleme sorununun çözülmesi.Bir işçi tarafından iki IGU için iki ara çerçeve montajı
• ERP sistemi ile otomatik olarak cam ölçüsü ve etiketleme (basım öncesi ve baskı sonrası etiketlemeye izin verilebilir) ölçümü (İsteğe bağlı)
Teknik veri
| Maks.cam boyutu | 2500mm*7000mm |
| Gaz doldurmak için maksimum cam boyutu | 2500mm*7000mm |
| Min.cam boyutu | 280mm*450mm |
| cam kalınlığı | 3-15 mm |
| Yalıtım camı kalınlığı | 60mm |
| Cam yıkama hızı | 2-10m/dak |
| Cam konveyör hızı | 45m/dak |
| Yıkama fırçaları | 0.1 mm saçlı 3 çift yumuşak fırça |
| Su tedarik etmek | Su tüketimi:0.5t/h iletkenlik:40μs/cm |
| Hava besleme | Akış: 0.8m/dak |
| Hava basıncı | ≥0.8MPa |
| Toplam güç | 3P 380V 50HZ 54.5KW |
| düz cam kalınlığı | 3-30 mm |
LIJIANG GLASS'ın diğer ürünleri
Dokunmatik ekranlı argon gazı dolum makinası
Bu argon gazı dolum makinası manuel dolum makinasıdır fakat argon gazı değerinin ne kadar olduğunu gösteren dokunmatik ekrana sahiptir.Ve bu dolum makinesi, yalıtım camına ne kadar gaz değeri doldurmak istediğinizi ayarlayabilir.
Argon gazı dolum makinası çeşitleri
Genel manuel argon gazı dolum makinası ve yeni hızlı argon gazı dolum makinası
Argon Gazı Dolum İçin Yalıtım Camı Manuel Argon Gazı Dolum Makinesi
LJCJ02 akıllı yalıtım camı gaz dolum makinesi tipi, yalıtım camını doldurmak için özel bir ekipmandır.Mikrobilgisayar tarafından cihaz ve sensörden ithal edilen kapalı döngü kontrol sistemi, yüksek derecede akıllı ekipman, hassas kontrol, pnömatik konsantrasyon ayarlanabilir, şarj verimliliği yüksektir, işlem basittir.İçi boş cam ekipmanının performansını daha da iyileştirmek esastır.
1. Ana özellik
• Isıcam içine Argon doldurmak için kullanılır.
• Yüksek etkili, dört adet IGU için izin verildi
• Gaz dolduğunda alarm verir ve otomatik olarak durur.
• Gaz değeri verilerini ayarlayabilir ve görüntüleyebilir
2. Özellikler ve teknik tarih :
| öğe | Değer |
| Güç kaynağı | AC220V 50Hz |
| 0.5kw | |
| kontur boyutu | 600X400X1210mm |
| Makine net ağırlığı | 40kg |
3. Üretimin ana yapısı
Gaz dolum makinesi ağaç parçalarından oluşmaktadır.Dolum gazı, kontrol ve algılama vardır.Doldurma gazı kısmı esas olarak çıkış devresi, dönüş devresi ve kontrol valfinden oluşur.Kontrolör kısmı esas olarak dokunmatik ekran, başlangıç grubu seçim anahtarı, kontrol düğmesi, kontrolör ve sesli alarmdan oluşur.Algılama kısmı esas olarak sensörden oluşmaktadır.
4. Kullanım koşulları
1. Argon gazı kaynağı: basınç 0.2Mpa.
Hava kompresörü makine kaynağı: basınç 0.4Mpa.
Ortamın kullanımı: 0~40 ℃, yoğuşma yok, çalışma paneli ve kontrol kutusu su girmesine izin veremez.
5. Teknik parametreleri ayarlamak için enflasyondan önce
5.1 Paneldeki kontrol vanasından argon gazı akışının ayarlanması, argon akışını ayarlayın, argon ne kadar küçükse cam akışı daha küçük olmalıdır, böylece kontrol sisteminin doğruluğunu artırabilir, ancak aynı zamanda önleyebilir kırık cam;Operatör gaz akışında kademeli bir artıştan sonra çalışabildiğinde, en iyinin başında aşağı akacaktır, şişirme oranını arttırır, iş verimliliğini artırır, ancak gaz akışının ilk kullanımı minimuma ayarlanmalı ve ardından kademeli olarak artırılmalıdır. , ancak şişirme ayar hızı çok hızlı değil, aksi takdirde hava ve argon ile ayırma tabakası içi boş cam boşluğuna zarar vererek gaz konsantrasyonunun ve gaz konsantrasyonu tespitinin doğruluğunu azaltır.
5.2 Şişirme basıncı ayarı: Yüksek şişirme basıncı nedeniyle çift cam hasarını önlemek için.Çalışma basıncının 0.2mpa olmasını sağlamalıyız, kontrol panelindeki argon gazı azaltma valfini 0.1-0.2mpa'ya ayarlamamız gerekiyor, Makineler kutusunun içinde, sıkıştırılmış hava makinelerinin hava kaynağını 0.4mpa'ya getirin.
Yalıtım camının boyutuna ve basıncın üst ve alt sınırlarını ayarlamak için şişirme oranına göre, çift cam 1.5 m X 1.5 m'den büyük olduğunda, hava kompresörünün hava kaynağı uygun şekilde daha büyük bir değere ayarlanmıştır.
6. Kurulum ve ayar
6.1 Ekipmanın düzgün bir şekilde yerleştirilmesi, düşmeyi önlemeye ve kontrolör ve kontrol sistemine zarar vermemeye dikkat edin.
6.2 Elektrik prizini, toplam hava arayüzünü, çıkış borusunu ve dönüş borusunu bağlayın.
5.Kurulum ve ayar
5.1 Ekipmanın düzgün bir şekilde yerleştirilmesi, düşmeyi önlemeye ve kontrolör ve kontrol sistemine zarar vermemeye dikkat edin.
5.2 Elektrik prizini, toplam hava arayüzünü, çıkış borusunu ve dönüş borusunu bağlayın.
7.Teknik parametreleri ayarlamak için enflasyondan önce
7.1 Paneldeki kontrol vanasından argon gazı akışının ayarlanması, argon akışını ayarlayın, argon ne kadar küçükse cam akışı daha küçük olmalıdır, böylece kontrol sisteminin doğruluğunu artırabilir, ancak aynı zamanda önleyebilir kırık cam;Operatör gaz akışında kademeli bir artıştan sonra çalışabildiğinde, en iyinin başında aşağı akacaktır, şişirme oranını arttırır, iş verimliliğini artırır, ancak gaz akışının ilk kullanımı minimuma ayarlanmalı ve ardından kademeli olarak artırılmalıdır. , ancak şişirme ayar hızı çok hızlı değil, aksi takdirde hava ve argon ile ayırma tabakası içi boş cam boşluğuna zarar vererek gaz konsantrasyonunun ve gaz konsantrasyonu tespitinin doğruluğunu azaltır.
7.2 Şişirme basıncı ayarı: Yüksek şişirme basıncı nedeniyle çift cam hasarını önlemek için.Çalışma basıncının 0.2mpa olmasını sağlamalıyız, kontrol panelindeki argon gazı azaltma valfini 0.1-0.2mpa'ya ayarlamamız gerekiyor, Makineler kutusunun içinde, sıkıştırılmış hava makinelerinin hava kaynağını 0.4mpa'ya getirin.
Yalıtım camının boyutuna ve basıncın üst ve alt sınırlarını ayarlamak için şişirme oranına göre, çift cam 1.5 m X 1.5 m'den büyük olduğunda, hava kompresörünün hava kaynağı uygun şekilde daha büyük bir değere ayarlanmıştır.
