Menşe yeri:
Çin
Marka adı:
Kation
Sertifika:
CE
Model numarası:
KatyonBS001
Çift cam için Molecualr ve Butyl DGU Materils ile Sıcak Kenar Ara Parçası

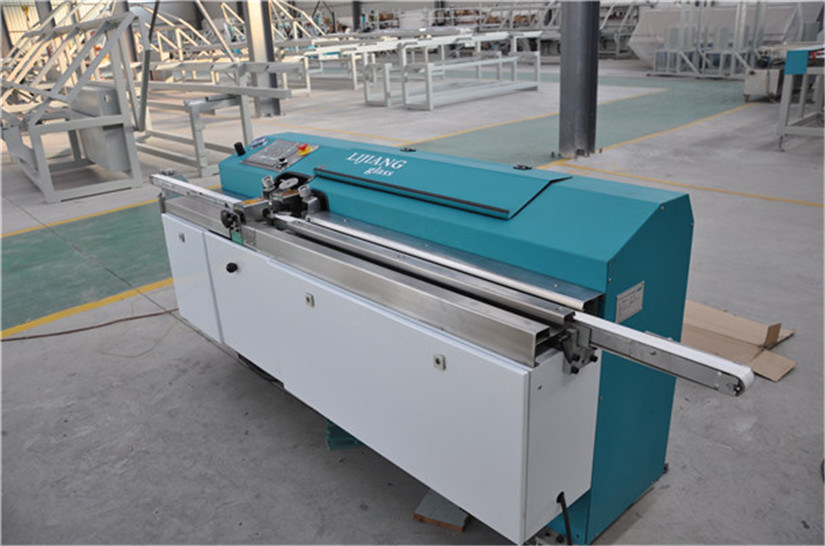

Yalıtım işleme için CE Hot Melt Butil Extruder Ekipmanlı Otomatik Butil Makinesi
Yüksek kaliteli Otomatik Bulyl Extruder Makinesi
1. Dokunmatik ekran kullanımı, basit ve pratik
2. Ara parçanın genişliğini otomatik olarak ölçün, meme otomatik konumlandırma
3. Otomatik merkezleme ve otomatik kenetleme
4. Daha büyük tekerlek, ark çerçevesini kaplamaya yardımcı olur
5. Kaplama ucu Teflon marka, yapışmaz kaplamadır.
6. Kaplama hızı 47m/dk'ya kadar, malzeme tasarrufu 30％'ye kadar (5g/m)
7. Kiriş yüksekliğinin ayarlanması kolaydır, butil yüksekliğini kontrol edebiliriz
8. Özel kısım, nozulun her iki tarafını da aynı anda açıp kapamayı kontrol eder.
9. Butil dışında ve bütil yüklemesi kolay kullanıldığında alarm cihazı
10. Ön yönlendirme işlevi, çalışma saatinden önce düzenli bir süre ayarlayın
11. Tutkal silindiri Bütil değiştirmek kolay, dik yapıyı benimseyin.
12. Otomatik filtre işlevi Enkazı otomatik olarak filtreleyin, eşit şekilde yayılmaya devam edin.
13. Hidrolik ve Pnömatik süper şarj pompası, Alman MAXIMATOR markası
14. Basınç tahliye vanası Alman HAWE markası, yüksek basınç direnci, butili iyi orantılı tutun
15. Pnömatik bileşen Tayvan Airtac
16. Japonya OMROM Rölesi
teknik parametreleri Otomatik sıcak eriyik Ekstruder Makinesi
| Sıkma basıncı | 10-18MPa |
| Hava sıcaklığı | 110~140℃ |
| Tutkal kalınlığı | 0,3-0,5 mm |
| tutkal genişliği | 3.5mm |
| Alüminyum ara parçası genişliği | 5.5-26.5mm |
| Hız | 0-47m/dak |
| butil silindir çapı | 200 mm |
| Hava besleme | 0,4m³/dak |
| Hava basıncı | ≥0.6MPa |
| Toplam güç | 380V, 5.7KW,50HZ |
| Boyut | 2800×700×900mm(U×G×Y) |
| ağırlık | 750kg |
| İsim | Marka |
| Basınç tahliye valfi | Almanca HAWE |
| Alçak gerilim elektrikli aparat | Alman SIEMENS |
| Hidrolik ve pnömatik süper şarj sistemi | almanca MAKSİMATÖR |
| Hızlı egzoz valfi/Vakum jeneratörü | Japonya SMC |
| Pnömatik bileşenler (silindir/valf) | Tayvan ARTAC |
| Seyahat ışığı | Japonya OMRON |
| Röle | Japonya OMRON |
| Optik lif | Japonya OMRON |
| PLC | KİNKO |
| Frekans dönüştürücü | KİNKO |
Teknik veri
| Max. bükme boyutu | 2000mm*2000mm (2500mm*2500mm) |
| Min. bükme boyutu | 250mm*200mm |
| Alüminyum ara parçası genişliği | 5.5-27mm |
| boyutsal hata | ±0.5mm |
| açı hatası | ±1º |
| İşleme hızı | ≤26s |
| Hava besleme | ≥0.65MPa |
| Toplam güç | AC220/380V 50Hz 2.5KW |
| Boyut | 10500mm*2200mm*2600mm |
Elektrik parametreleri
| İSİM | MARKA | İSİM | MARKA |
| PLC | ALMAN SIEMENS | Üçlü | Tayvan AIRTAC |
| Alçak gerilim elektrikli aparat | ALMAN SIEMENS | silindir | Tayvan AIRTAC |
| servo motor | JAPONYA FUJİ | Selenoid vana | Tayvan AIRTAC |
| servo sürücü | JAPONYA FUJİ | Gücü değiştir | Tayvan EĞİLİM |
| Röle | JAPONYA OMRON | DOKUNMATİK EKRAN | Tayvan WEINVIEW |
| sensör | KORE AUTONICS | KILAVUZ | Tayvan TBI |
l 1*1m ara çerçeve 20s bükülmüştür.
Ara çerçeve açısı hatası 10 um ,1mm=100 um aralığındadır.
Boyut hatası 1mm
şekilli
l Alüminyum ara parçası/technoform/Alupro/thermix/ bükebilir
lAra parçası otomatik olarak bağlanır ve kesilir.
l Ara parça bittiğinde makine otomatik olarak durur.
l Sürekli bükmeyi destekleyin, bükme ve kesme sırasında ara parçası bağlantısını otomatik olarak önleyin
l Aralayıcı konektörünü otomatik olarak bağlayın
l Uzaktan kumanda işlevi
l USB giriş fonksiyonu, doğrudan excel verilerini okuyabilir
l Tüm makinenin yedek parçaları, satış sonrası servis için uygun olan kimlik koduna sahiptir.
l Kurulum ve hata ayıklama için ağır hizmet tipi konektörler, kolaylık ve güvenlik
l Manyetik valf Tayvan Airtac kullanın
l Alman Siemens plc kontrol sistemi
l Japonya Fuji servo kontrol sistemi
l 12 depolama ara parçası birimi (isteğe bağlı)
l Swisspacer/ Paslanmaz Çelik / Allmetal Paslanmaz Çelik / isteğe bağlı)
(Paslanmaz çelik ve sıcak kenar ayırıcı aynı anda mevcut olamaz)
l Gaz doldurmak için delik (isteğe bağlı)
l Spacer mürekkep püskürtmeli baskı, şirket logosu veya üretim tarihi için çeşitli renkler mevcuttur (isteğe bağlı)
lLaber baskı (seçenek)
lTarayıcı iki boyutlu kodu, barkodu (isteğe bağlı) tarar
l Ark çerçevesi için Ayrı Basma Tekerleği, bükme aletinden daha doğru
Özellikle Altıgen ve Sekizgen çerçeve için (opsiyonel)
l ERP (isteğe bağlı)
Açıklama : Bükme aleti
*Dikdörtgen çerçeve için üç boyut (6A/9A/12A) ücretsizdir.
Diğer boyut, boyut başına ekstra 42 $ / ödemeye ihtiyaç duyar
* Daire, Altıgen ve Sekizgen çerçeve için, 300$/boyut başına
Ana teknik parametre
| Max. bükme boyutu | 2000*2000mm |
| Min. bükme boyutu | 250*200mm |
| Alüminyum ara parçası genişliği | 6-27A |
| Ark Yarıçapı | 60°-150° |
| 6A-16A | |
| Boyut hatası: | ≤±0.5mm |
| açı hatası | ≤±1º |
| 1m * 1m alüminyum ara parçası | 17'ler |
| Hava besleme | ≥0.65MPa |
| Toplam güç | AC220/380V 50Hz 2.5KW |
| Boyut | 10500mm*2200mm*2600mm |
Spacer Bükme makinesi ana bileşenleri
| İSİM | MARKA |
| PLC | ALMAN SIEMENS |
| Alçak gerilim elektrikli aparat | ALMAN SIEMENS |
| servo motor | ALMAN SIEMENS |
| servo sürücü | ALMAN SIEMENS |
| Röle | JAPONYA OMRON |
| Üçlü | Tayvan AIRTAC |
| silindir | Tayvan AIRTAC |
| DOKUNMATİK EKRAN | Tayvan WEINVIEW |
| Gücü değiştir | Tayvan EĞİLİM |
| KILAVUZ | Tayvan TBI |
| Selenoid vana | Tayvan AIRTAC |
| sensör | KORE AUTONICS |
