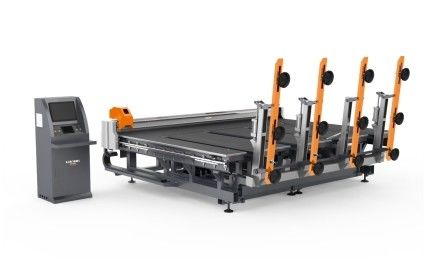

9Tam otomatik çok fonksiyonel cam kesme makinesi

Performans tanıtımı

Makine en son uluslararası teknolojiyi ve işleme teknolojisini benimser ve uluslararası gelişmiş seviyeye sahip tamamen otomatik çok fonksiyonel cam kesme ekipmanları geliştirmiştir.Makine küçük bir alanı kaplıyor., kullanımı basit ve güvenli, hızlı ve yüksek doğruluğa sahiptir.Tam otomatik yükleme gerçekleştirmek için uzaktan kumanda komutu altında atölyede serbestçe yürüyebilir, otomatik kesme, otomatik konumlandırma, otomatik optimizasyon ve kırma.

2,Uygulama Alanı

Mimarlık camı, otomobil camı, işleme camı, yuvarlak cam, dekoratif cam, dolap camı, ev cihazı camı gibi çeşitli cam üreticilerinin derin işleme uygundur.Güneş camı, banyo camı, lens, el sanatı camı, ayna camı ve benzeri.

3Ekipmanın bileşimi

Temel olarak çerçeve mekanizması, döndürme mekanizması, emme fincanı kaldırma mekanizması, seyahat mekanizması, vakum ve hava devre kontrol mekanizması, elektrik kontrol sistemi, kiriş mekanizması,Çalışma masası mekanizması, kesme başı mekanizması, taşıma mekanizması (plaka kırma masası olmadan plaka kırma masasına gerek yoktur) ve fotoelektrik tarama konumlandırma sistemi

4Teknik açıklama:

Alarm cihazı: otomatik olarak alarm verebilen ve anormal koşulları gösterebilen güvenilir bir vakum algılayıcı cihaz vardır.Normal olmayan bir vakum durumunda alarmın verilmesini ve cam durumunda vakumun boşaltılmasını sağlar.. Acil kapanma durumunda, normal olmayan kapanma nedeniyle cam hasarının önlenmesi için cam durumunda vakum emici fincanın boşaltılmasını sağlayın.El ve otomatik, kolay ve sezgisel işletim için. işletim arayüzü: LCD dokunmatik ekran arayüzü, Çince ve İngilizce ekran modülü, uygun ve hızlı işletim

①Yükleme parçasının mekanik parametreleri ve konfigürasyonu

Ben...TUrnover dişli zinciri: yüksek hassasiyetle güçlendirilmiş aşınmaya dayanıklı tip

Ben...VAcum emici fincan: butil kauçuk malzemesi (iki katlı emici yapı)

Ben...TÇevre azaltıcısı: Chuangyan (Sino Alman ortak şirketi)

Ben...SÇuangyan (Sino Alman ortak şirketi)

②Elektrikli ekipman konfigürasyonu

Ben...PLC denetleyicisi: Delta (Taiwan)

Ben...FRequirency dönüştürücü: Delta (Taiwan)

Ben...TAçık ekran: Delta (Taiwan)

Ben...AC kontakörü: Schneider (Fransa)

Ben...SSihirbazlık güç kaynağı: Chint (ev içi)

Ben...COntrol transformatörü: Chint (içerisi)

Ben...SOlenoid valf:Air Tac(Taiwan)

Ben...PFotoelektrik anahtarı: Guangchuan (Sino Japon ortak şirketi)

Ben...PYakınlık anahtarı:Guangchuan (Sino Japon ortak şirketi)

Not: Üretim şirketi satın alınan parçaları teslimat tarihine ve teknik iyileştirmeye göre değiştirme hakkını saklı tutar.

③Teknik parametreler

Ben...Upper sayfa boyutu aralığı:MÜst levha boyutu 1800 * 1000 (mm)

Ben...MMaksimum yükleme boyutu: 3700 * 2600 mm

Ben...Uper levha kalınlığı: 3-19 (mm)

Ben...NDönüştürme kollarının omber: 3 (tek taraflı yükleme)

Ben...NTek kollu emici bardaklar: 4pcs

Ben...LOading döngüsü: 15-30s (düzenlenebilir)

Ben...Ben...Kurulum güç kaynağı: 380V / 50Hz (Yabancı müşteriler talep üzerine özelleştirebilir)

Ben...Cbasınçlı hava: 0.6-0.8kpa

④Kesme makinesinin parametreler konfigürasyonu

Not: Üretim şirketi, teslimat tarihine, teknik iyileştirmeye ve diğer nedenlere göre satın alınan aynı marka parçaları değiştirme hakkını saklı tutar.

Ben...MEn yüksek kesim boyutu: 3700 * 2600 mm

Ben...TKesilmiş camın eğiklik aralığı: 3-19 (mm)

Ben...CDüz çizgi doğruluğu: ± 0.20mm

Ben...CÖzel şekilli camın kesinliği: ± 0.25mm

Ben...CÇıkış hızı: 0-200m / min

Ben...GLas taşıma hızı: 0-25m (düzenebilir, kırma masası olmadan)

Ben...O.Ekipmanın toplam boyutu: 4600 *2900 * 1800 (uzunluk, genişlik ve yükseklik)

Ben...WEkipmanın çalışma yüksekliği: 900mm ± 20mm

Ben...EMalzeme ağırlığı: 2750KG

Ben...TEkipmanın toplam gücü: 9-15kw

⑤Yazılım parçası: denetleyici

Ben...FHızlı ve istikrarlı çalışma, yüksek kontrol doğruluğu, modüler denetleyici yapısı

Ben...To insan-makine arayüzü basit ve cömert, parametrelerin ayarlanması basit, operatör tarafından değiştirilmesi gereken parametreler az, basit ve sezgisel,ve operatör için gereksinimler düşük

Ben...Ben...t, fotoelektrik konumlandırma kesme moduna sahiptir ve doğrudan kesme modu seçenekler aracılığıyla serbestçe ayarlanabilir.Otomatik kesim modu ve boş çalışan kesim modu işleme sırasında herhangi bir zamanda gerçekleştirilebilir

Ben...Map kütüphanesi yuvalama programlaması, harita kütüphanesinden özel şekiller seçin, ilgili parametreler, işleme miktarı, otomatik yuvalama ayarlayın ve işleme izleri oluşturun

Ben...W• Tam bir cam basınç depolama, her bir spesifikasyon kalınlığının kesme basıncını aynı anda girdi ve kaydedilebilir ve doğrudan çağrılabilir

Ben...Real zaman izleme işleme yolunun gösterimi, hareket koordinatlarının zamanında kaydı, eksen durumu, I / O durumu, hata teşhisi ve otomatik alarm kaydı

Ben...Ben...t çeşitli işleme dosyalarını kabul edebilir ve süper iyi gibi yuvalama yazılımlarının standart G kodu ile bağlanabilir.AutoCAD'in DXF dosya sistemi kendi grafik düzenleme yazılımına sahiptir (Botero'nun düzenleme moduyla aynı)

Ben...Harita kütüphanesi yuvalama programlaması, harita kütüphanesinden özel şekiller seçin, ilgili parametreler, işleme miktarı, otomatik yuvalama ayarlayın ve işleme izleri oluşturun

Ben...DXF dosyalarının sıralama fonksiyonu ile, en yakın nokta gibi seçenekler vardır,giriş noktası veya tek yönlü kesim ve iki yönlü kesim gerçekleştirmek için grafik rengine göre saat yönünde ve saat yönüne karşı sıralama

Ben...PFotoelektrik konumlandırma fonksiyonu, kesimi gerçek konuma ve bükme açısına göre otomatik olarak ayarlar

Ben...CKompensasyon fonksiyonu, alet eksantrikliği telafi, açıklık telafi, tonlama telafi

Ben...VYumuşak ve sert dahil olmak üzere aryalı korumalar Sınır, bıçak basıncı sınırı, dış acil durma kontrolü vb.

6.Optimizasyon yazılımı

Ben...Ofiste yapılan optimizasyon sonuçlarını ithal edebilirsiniz.

Ben...kesim şeması elle oluşturulabilir ve düzenlenebilir

Ben...Kopya ve hareket fonksiyonu

Ben...kesim sırası elle düzenlenebilir

Ben...kesme şeması hızla X, y ve Z modlarında oluşturabilir

Ben...Aynı anda birçok orijinal ve küçük parça optimize edilebilir

Ben...Optimize düzenin boyut sınırı yoktur

Ben...optimizasyon sonuçları, döner görüntü yönetimi, vb.

Ben...Kesme çip optimizasyonunun öncelikli yönetimi

Ben...Orijinal optimizasyonun öncelik yönetimi

Ben...Şablon tarama fonksiyonu ve tarama grafik işleme

Ben...orijinal film kütüphanesi yönetimi

Ben...20 verimli optimizasyon algoritması

Ben...Grafik kesimi düzenleyebilir

Ben...Etiket tasarımı ve etiket baskı (etiket yolu)

Ben...Optimizasyon sonucu raporunun net bir şekilde basılması

Ben...Excel veri dosyasını içe aktar

Ben...Düşük E ve katmanlı cam kesimi yönetimi

Ben...Tüm yaygın grafik türlerini içeren birden fazla parametrik grafikli grafik kütüphanesi (GEO yolu)

Ben...TÖzel şekil tarama işleme fonksiyonu ile iki boyutlu CAD sistemi (CAD yolu)

Ben...ANumerik kontrol sisteminden gelen dijital bilgileri otomatik olarak şekil noktası oluşturmak için bir grafiğe dönüştürür

Ben...To yazılım işletim arayüzü, seçilebilir Çince arayüzü de dahil olmak üzere birden fazla dil seçeneğine sahiptir

Ben...Ten son uluslararası yazılım geliştirme rack, gerçek zamanlı olarak güncellenmiş sürümler sağlamak ve müşteriler için en son işlevsel gereksinimleri gerçekleştirmek
