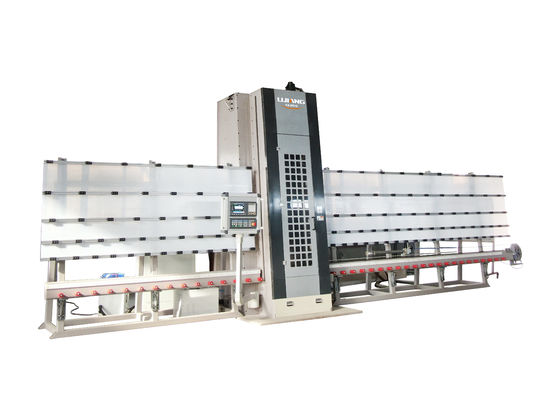

CNC dikey delme ve freze makinesi

1,Tanım:

Lijiang Cam CNC Cam Sondaj ve Yüksek Teknoloji ile Freze Makinesi. Kısa sürede karmaşık çalışmayı mükemmel bir şekilde gerçekleştirebilir ve işlenmiş tabaka, en küçük yatırıma sahip bir CNC makinesi elde etmek için gerçekleştirilen yüksek seviyededir.

Dikey CNC Çalışma Merkezi, her eksenin dinamik yönetimini ve hız hassas kontrolünü elde etmek için sayısal çalışma ve kontrol sistemi uygular. Dolayısıyla şekil hassastır ve işlenmiş tabaka yüksek kalitededir. Basit ve karmaşık çizimi işlemek ve en gelişmiş teknoloji tarafından öne çıkan bir CNC dikey delme ve freze makinesidir. Hassasiyet, yüksek hız ve kolaylık işlemi işleme gereksinimine bir çözümdür.

Makine, büyük düz camda karmaşık sondaj ve öğütme fonksiyonlarını otomatik olarak işleyebilir. Cam besleme rafına yüklendiğinde, makine delme, öğütme vb. Üzerine hazırlanan programı yürütmeye başlar.

Kontrol sisteminin esnekliği farklı ürünlerin gereksinimini karşılayabilir, tüm çalışma otomatik olarak tamamlanır. Bu makine yapısal camı (çerçevesiz kapı, cam perde duvarı vb.) İşleme için uygundur: işlev aşağıdakileri içerir:

• Sondaj;
• Frezeleme

2,Yapı

Dikey cam çalışma makinesi; tüm ana bölüm koruyucu bir şekilde kapalı. Yapı, makineyi yüklemek ve boşaltmak için uygundur ve daha az alan işgal eder. Ayrıca, engellemeyi azaltabilir ve cam tabakasını işlenebilir, hatta soğutucu su sistemine avantajlı olabilir.

3, Yazılım

Baineng yazılımı BT ekibimiz tarafından geliştirilmiştir. Sistemde ortak kalıplar vardır. Bu yüzden yalnızca parametreyi girmeniz gerekir, o zaman en iyi rota otomatik olarak oluşturulur.

Baineng yazılımını öğrenmek ve çalıştırmak kolaydır. CAD2000.dxf'yi Baineng yazılımına aktarmanız gerekir, o zaman kodları otomatik olarak oluşturabilir.

İşlem Süreci:

Dosya İçe Aktar → Satırları Seçin → Parametreleri Ayarla → Parametreleri Güncelle → Kodları Oluşturun

1) Baineng Cam yazılımını yükleyin Windows sistemine, kullanıcı CAD üzerinde çeşitli şekiller çizebilir, ardından otomatik olarak işlemeye başlamak için CAM tarafından kodu oluşturabilir.

2) Duş kapısı, çıkıntı kapısı, zemin menteşesi vb. Gibi yaygın olarak kullanılan kapılar için özel Marco yazılımı geliştirin, işleme sırasında doğru boyut doldurulabilir, CAD çizimine gerek yoktur.

3) Küçük parti siparişleri için geliştirilen tarama kodu tanıma işlevi.

4. fonksiyonlar

Makine sondaj, öğütme, çentik, düz camda arazi için kullanılabilir. Bu yüzden delikler, çentikler ve kesikler için en iyi çözümdür.

İşleme için bazı araçlar:

Camda İşleme:

5, uygulamalar

Makine, çerçevesiz duş kapıları, sürgülü kapı, cam perde duvarı için kütle üretimi için uygulanabilir.

6, makine bileşenleri

7. Makineli Parçalar

8.Teknik parametreler

	机型 Model	BN-V3015	BN-V3712	BN-V3720	BN-V4720	BN-V4525
	最大玻璃加工尺寸 Maksimum cam boyutu	3000*1500mm	3700*1200mm	3700*2000mm	4700*2000mm	4500*2500mm
	最小玻璃加工尺寸 Min cam boyutu	1000*500mm	1000*500mm	1000*500mm	1000*500mm	1000*500mm
	主轴转速 Milin Hızı	0-12000/dakika	0-12000/dakika	0-12000/dakika	0-12000/dakika	0-12000/dakika
	总功率 Toplam güç	11kw	11kw	13kw	13kw	13kw
	主轴功率 İş mili	5.5kw	5.5kw	7.5kw	7.5kw	7.5kw
	空气压缩 Hava sıkıştırma	0.7MPA	0.7MPA	0.7MPA	0.7MPA	0.7MPA
	机器重量 Makine ağırlığı	6000kg	6500kg	7000kg	7500kg	8000kg
	机器尺寸 Makine boyutu	8700*1700*3300mm	9400*1900*3000mm	9400*1900*3800mm	10400*1900*3800mm	10200*1900*4300mm
	玻璃厚度 Cam kalınlığı	4-30mm	4-30mm	4-30mm	4-30mm	4-30mm
	用电标准 Elektrik Standardı	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz
	轴数 Eksen sayısı	3 Ekim	3 Ekim	3aixs	3 Ekim	3aixs

9. Eğitim ve kurulum için hazırlık

1) 8pcs çelik plakaları boyut olarak hazırlayın300*300*5mm

makine.

2) 0,7-0.8MPa'ya basınçlı hava veya hava kompresörü hazırlayın.

3) 10 mm çapında hava borusu (uzunluk kurulum alanına göre olacaktır).

4) Güç devresi: 3*6² ve 2*4² (uzunluk kurulum alanına göre olacaktır)

5) Bağımsız Güç Kontrolü Devre Kesici (3P45A)

6) 10-20 tonluk kriko kaldırma (makine seviyesini ayarlayın).

7) 32bit bilgisayarı olan Windows7

10. Setailed İlke

1) Kurulumdan sonraki 1 yıl için ücretsiz garanti

2) Alıcı, gidiş-dönüş uçak biletleri, otel, yiyecek ve yerel trafik sorumluluğunu üstlenecektir.

3) Kurulum ve Eğitim Ücretleri: 2'de hareket eden tüm maliyetlerin yanı sıra 100 USD/gün/kişi.

4) İş günleri: Mühendis Pazartesi'den Cuma'ya kadar çalışmalıdır. Günde sekiz saat.

5) Otel Gereksinimleri: Standart Business Hotel, Bağımsız Banyo, Duş Mevcut, Temizlik, Yerelde Orta Seviye

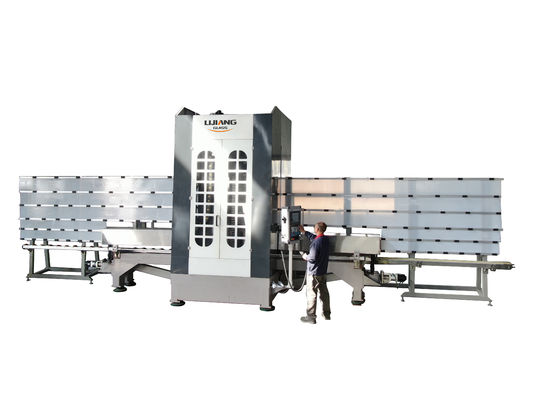

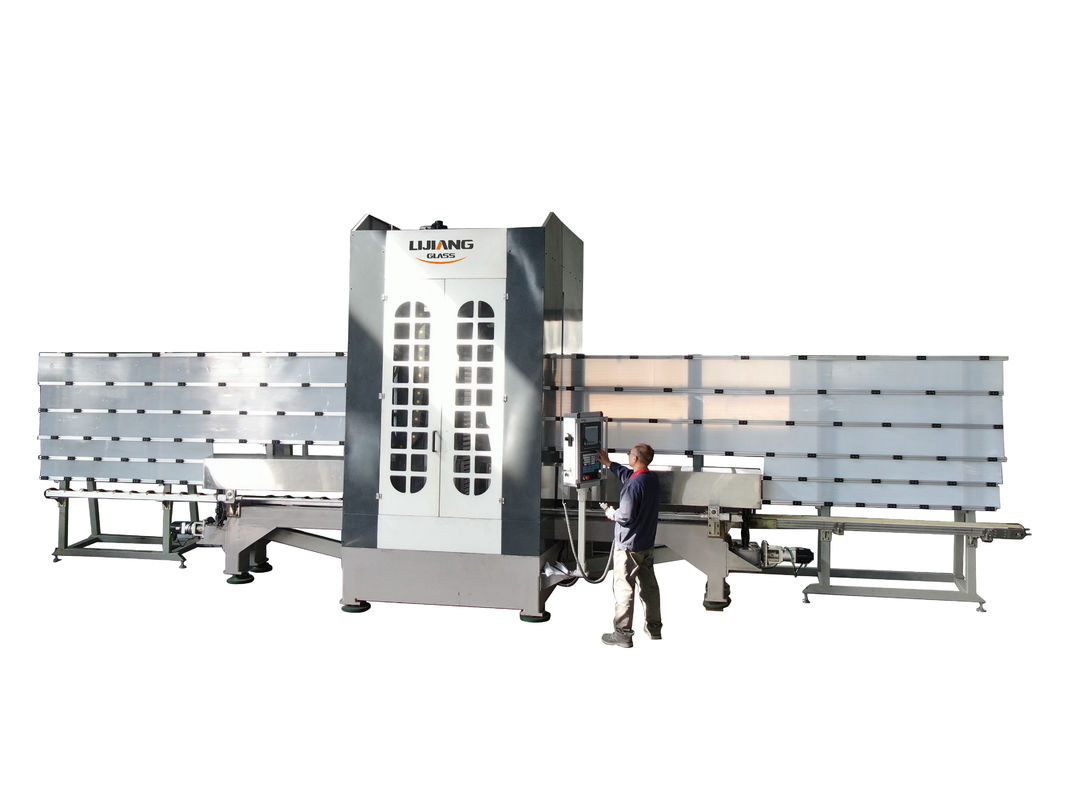

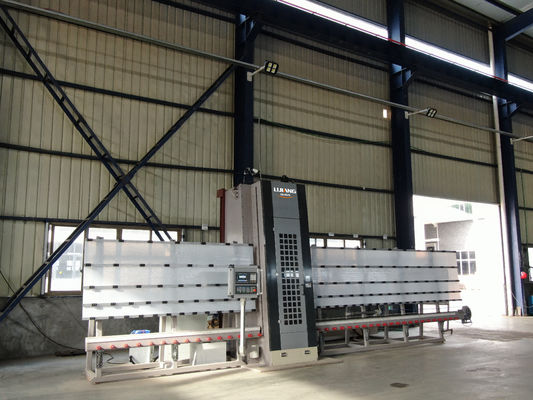

11. Gerçek makinenin resimleri:
