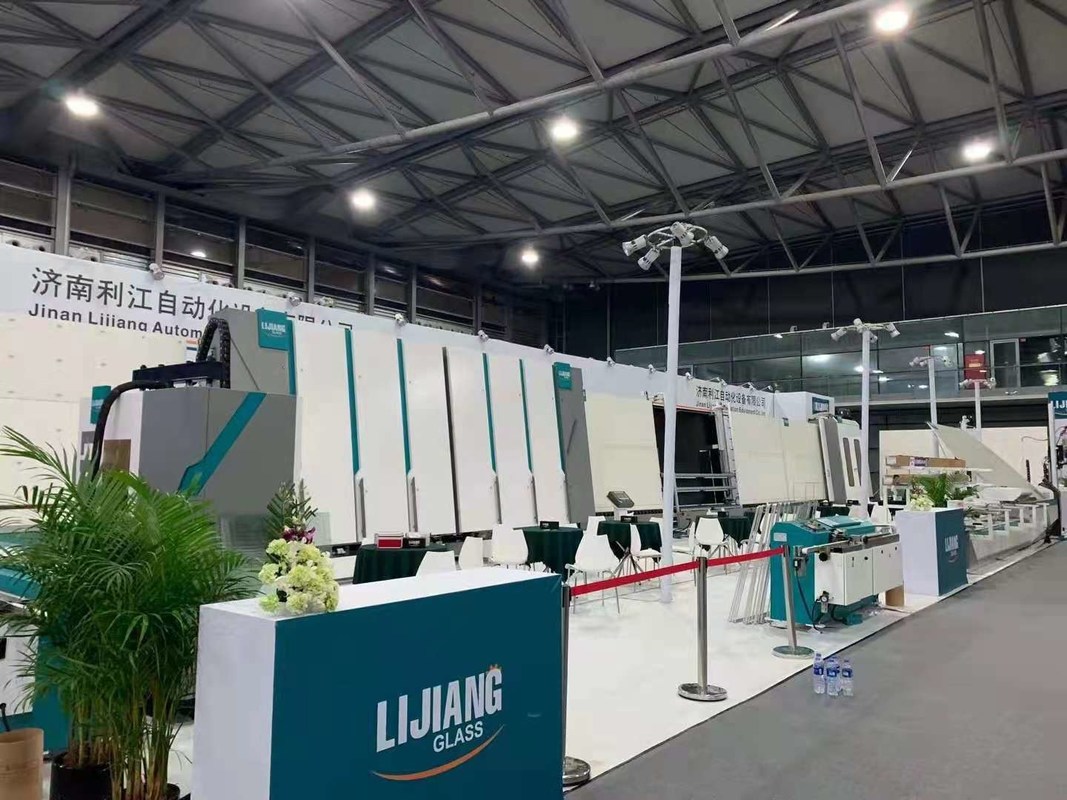

Çift Camlı Isıcam Üretim Hattı Jumbo Boyut 3300*7000mm

Yalıtım camı işleme için Çift Cam Yalıtım Camı Üretim Hattı Jumbo boyutu 3300 * 7000mm





Çift Cam Yalıtım camı İşleme Hattının ana özelliği

●Almanya Siemens PLC kontrol sistemi, dokunmatik ekran arayüzü

●Kaplanmış ve Low-E camın otomatik tanımlanması

●3 çift yumuşak fırçalar, Low-E camı çevrimiçi ve çevrimdışı yıkayabilir

●Çamaşır makinesi SS malzeme ve su geçirmez cihaz kullanır

●Plaka presleme yüzeyini düz tutmak için ayarlanabilir presleme tahtası

● Havacılık fişinin bağlantı modu

●Otomatik sıcaklık kontrollü ve su yıkama sistemli su deposu

● Hava ısıtma sistemi

●Hava Fanı otomatik başlatma ve durdurma ayarı

●Gürültü azaltma sistemi

●Üçlü IG ve şekilli IG üretimi için geçerlidir

●Yıkama hızının çevrimiçi gösterimi

●Akıllı aralıklı çalışma, enerji tasarrufu



Otomatik Jumbo boy çift gaz dolum ısıcam hattı seçenekleri



1. Ön yıkama

2. 3 veya 4 yan adım IG için otomatik olarak doğru konumlandırma

3.Otomatik gaz doldurma, gaz değerini ayarlayabilir ve yüksek gaz konsantrasyonu ile çevrimiçi doldurma işlemini görüntüleyebilir



1. IG hattı nedir?

IG hattı çeşitleri argon dolumsuz ve argon gazı dolumludur.Ayrıca iki özel IG hattı, havada yüzen IG hattı ve süper hızlı IG hattı (iki IG ünitesini yıkama ve birlikte presleme) vardır.

IG hattı, ısıcam işleme hattı olarak adlandırılır, cam yıkama makinesi, ara çerçeve montajı ve cam pres makinesi içerir.Normalde 2000*2500, 2500*3500, 2500*4000 ,2500*4500 ve 3300*7000 IG hattımız var.

2. Firmamız ne yapar?

LIJIANG GLASS, 2012 yılından beri Çin'in Jinan şehrinde üreticidir.IG hattı, Yalıtım camı yapıştırma robotu, ayırıcı bükme makinesi, butil ekstrüder makinesi kurutucu dolum makinesi ve benzeri, porviding makinelerini tüm dünya için satış sonrası servis ile yapıyoruz.



3. Satış sonrası hizmet nasıl sağlanır?

Hindistan ve Hindistan pazarı için, iki Hintli yerel mühendisimiz var, zamanında hizmet verebilirler.



Güney Amerika pazarı için orada hizmet verecek bir mühendisimiz var.



Diğer pazarlar için, 10 - 20 yıllık tecrübeye sahip mühendis ekibimiz var, makine kurmak, işçileri eğitmek ve zamanında satış sonrası hizmet sağlamak için yabancı müşterilerin fabrikasına gidecekler.



Tüm dünyanın virüsünden bu yana, mühendislerimiz dünyanın birçok ülkesi ile sınırlıdır.Bu nedenle, Wechat, Whatsapp ve benzeri tarafından çevrimiçi olarak kurulum hizmeti ve eğitim çalışması sağlıyoruz.Dünya daha iyi bir donanıma sahip olduğunda, mühendisimiz tekrar makinelerimizi kontrol etmeye gidecek.



4. Üretim hattı nasıl paketlenir?

Bir IG hattı seti normalde yabancı ülkeye nakliye sırasında iki konteynere, 2 adet 40HQ konteynere ihtiyaç duyar.





Otomatik Yalıtım camı üretim hattının detayları:





• Dikey Isıcam üretim hattı 7 bölümden oluşmaktadır:

01 aktarım bölümü;

02 çamaşır makinesi;

03 boşaltma bölümü;

04 muayene ve kurulum bölümü;

05 aktarım bölümü;

06 presleme ve doldurma bölümü;

07 boşaltma bölümü.





• 01 Aktar Bölüm

Kaplama algılama mekanizması, çevrimdışı Low-e filmin otomatik algılanması

• 02 yıkama makine

Ana özellik:

• 6 adet 0,1 mm yumuşak tüylü yumuşak fırça kullanarak low-e camı yıkayabilir

• Yeni hava bıçağı alüminyum profil (Ördek Gagası Hava Bıçağı) kullanır, hava çıkışının boyutu alüminyum profil ördek gagası ile ayarlanır.Bu, ayar vidalarının sayısını azaltabilir, her vidanın gevşek olmadığından emin olabilir ve hava bıçağının rezonansını önleyebilir.

• Hava bıçağı, hava bıçağının genişliğini kalınlığa göre otomatik olarak ayarlayabilir.

• Yıkama hızı göstergeli işlem kutusu, yıkama hızını (8-10m) doğru bir şekilde gösterebilir.

• Su deposu otomatik sıcaklık kontrolü, su yenileme sistemi

• Avrupa susturucu sistemi

• Paslanmaz çelik malzeme



• 03 boşaltma bölümü

• Saklama camı

• 04 muayene ve kurulum bölümü

Bu bölümün yeni yapısı sıralı kiriş kaldırma yapısına (çift kiriş) dönüştürülmüştür.Camı incelemek ve silmek kolaydır.

• 05 aktarım bölümü

• Cam kalınlığının otomatik ölçümü.Çalışırken gerçek ihtiyaçlara göre kullanılabilir.

• 06 presleme ve doldurma bölümü



Ana özellik:

• Ultra uzun cam iki kez sıkıştırılabilir

• Camı transfer etmek için konveyör bant kullanır, camı preslemek için servo motor kullanır

• Kolay bakım için pres plakası açılabilir

• Uzun ömürlü hizmet ömrünü garanti etmek için ayarlanabilir yapıya sahip presleme tahtası

• 07 boşaltma bölümü

• Saklama camı

• Kapama makinesine bağlanabilir



Dikey Parametre Otomatik Yalıtım Camı Üretim Hattı



Birim		LJBZ3370
Voltaj		380V50Hz3P
Toplam güç	KW	54.5
yıkama hızı	m/dak	2-10
Maksimum çalışma hızı	m/dak	45
Minimum cam boyutu	mm	450*280
Maksimum cam boyutu	mm	3300*7000 3000*3000 (Çift basma)
Düz cam kalınlığı	mm	3-30
Yıkama fırçaları	Parçalar	6
Maksimum yalıtım camı kalınlığı	mm	80
Toplam gaz tüketimi	L/dak	1500
Konveyör rulo yüksekliği	mm	520
Boyut (U*G*Y)	mm	47200*3500*4500

Elektrik parametreleri

İSİM	MENŞEİ	MARKA
PLC	Almanya	SIEMENS
Alçak gerilim elektrikli cihaz	Almanya	SIEMENS
Frekans dönüştürücü	Almanya	SIEMENS
Adım camı için servo motor	Japonya	FUJI
fotoelektrik anahtar	Almanya	HASTA
Mikro şalter	Tayvan	BAKMAK
Düğme ve gösterge ışığı	Fransa	SCHNEIDER
Dokunmatik ekran	Tayvan	WEINVIEW
ara röle	Japonya	OMRON
Fırça motoru	Çin	ÇINGHUA
Su Pompası	Çin	LINGXIAO
Kılavuz	Tayvan	HIWIN
Pnömatik Bileşenler	Tayvan	AIRTAC



Otomatik ısıcam üretim hattı resimleri



İlgili Üretim LIJIANG CAM



Yalıtım işleme için CE Hot Melt Butil Extruder Ekipmanlı Otomatik Butil Makinesi

Yüksek kaliteli Otomatik Bulyl Extruder Makinesi

Başvuru



PLC kontrol sistemi, dokunmatik ekran arayüzü

Tutkal miktarını farklı hızlara göre otomatik olarak ayarlayın

Alüminyum çubuğun genişliğini otomatik olarak tanımlayın, buna göre tutkal ucu otomatik olarak ayarlayabilir.

Hidrolik sistem, tutkalın eşit ve dolu olmasını sağlamak için Alman bileşenlerini kullanır.

Hızlı ön ısıtma, iş verimliliğini artırın

ön ısıtma fonksiyonu ile

Egzoz ve şişirilebilir işleviyle, kaplama kalitesini iyileştirin ve tutkal beslemek için zaman ayırın

Hızla kaplama hızı, 47m/dk'ya kadar çıkabilir

Sıkma basıncı: 10-18MPa

Sıcaklık: 110-140 ℃

Alüminyum boşluk genişliği:6A-27A

Hız: 5-47m/dak

Butil silindir çapı: 200mm

Hava beslemesi:0,4㎡/dak

Hava basıncı: ＞0.6Mpa

Toplam güç:380V,5.7KW,50HZ

Boyut:2800*700*900mm

Ağırlık: 650kg

teknik parametreleriOtomatik sıcak eriyik Ekstruder Makinesi



Sıkma basıncı	10-18MPa
Sıcaklık	110~140℃
Tutkal kalınlığı	0,3-0,5 mm
tutkal genişliği	3.5mm
Alüminyum ara parçası genişliği	5.5-26.5mm
Hız	0-47m/dak
butil silindir çapı	200 mm
Hava besleme	0,4m³/dak
Hava basıncı	≥0.6MPa
Toplam güç	380V, 5.7KW,50HZ
Boyut	2800×700×900mm(U×G×Y)
ağırlık	750kg







Ekipman detayları Otomatik Butil Ekstrüder Yalıtım Camı makinesi



Almanya Siemens parçaları



Butil ekstrüder makinesi Alman markası Siemens PLC'yi benimseyin, istikrarlı performans.

KINCO Dokunmatik Ekran



Dokunmatik ekran işlemi, basit deneme, Net arayüz, Basit kullanım, Akıllı dokunmatik ekran, Güncellenmiş programlama kullanın.





Almanya Vana VAR



Yüksek hızlı bütil ekstrüder makinesi Almanya'nın Harvey valfini benimseyin, daha istikrarlı performans.



Alarm sistemi



Butil eklemeyi hatırlatan otomatik alarm sistemini benimseyin.



Tutkal silindiri

Kauçuk silindir, butil değiştirmek için uygun olan çekme yapısını benimser.



Almanya Maximator Silindir

Süper şarj sistemi, ünlü pnömatik ve hidrolik silindiri benimser, çıkış yağının basıncını güçlü bir şekilde kontrol eder.

Hız değişimine göre yapıştırıcıyı otomatik olarak ayarlayın



Kirişin yükseklik ayarı uygundur, beyaz çizgi sorununu çözmek için etkilidir

LIJIANG GLASS'ın diğer ürünü





Alüminyum Barlar ve Sıcak Barlar ile Ara Bükme Makinası

Başvuru

Tam otomatik ayırıcı bükme makinesi, geleneksel üretim teknolojisinin yerini alan, yalıtım camı için çerçeveler (veya diğer malzemeler) yapmak için kullanılır.Alüminyum Çubuklar ve Sıcak Çubuklar ile Otomatik Ara Bükme Makinesi, bir kerede bir alüminyum şerit ile çeşitli dışbükey poligonal alüminyum çerçeveler yapabilir.Bükme makinesi, alüminyum çubuklar, paslanmaz çelik çubuklar, sıcak çubuklar ve thermex vb. bükmek için kullanılabilir.Ayrıca bükme makinesinde ayrıca baskı kodu, baskı etiketi, delme delikleri ve USB, büyük çerçeveyi desteklemek için makine eli de bulunur.

Ekipman detayları

• Siemens PLC kontrol sistemini benimseyin, dokunmatik ekran arayüzü
• Japonya FUJI CNC servo kontrol sistemi

• Dört ara parça boyutunda depolama birimi
• Alüminyum ara parçalar farklı ebat ve ebatlarda mevcuttur

• Alüminyum ara parçalarını otomatik olarak kes ve besle
• Şekilli ara parça çerçevelerini sürekli olarak bükün
• Bükme ve kesme sırasında bağlantı köşesinden otomatik olarak kaçının

• Özel makine el cihazı, büyük ara parça çerçevesini bükmek için kullanılır

• Ağır hizmet tipi konektörler, kurulum ve hata ayıklama için kolaylık ve güvenlik sağlar

• Tayvan Airtac Manyetik valf;Alman Siemens PLC kontrol sistemi;Japonya Fuji servo kontrol sistemi.

• Tüm makine yedek parçalarının ID kodları vardır.

• Hassas bükme etkisi, 0,1 mm'den az köşe hatası.

Lider Teknoloji

• Ara parça yazdırma kodu işlevi (İsteğe bağlı)

• Otomatik sondaj gazı doldurma deliği (İsteğe bağlı)

• Etiket etiketi yazdırma işlevi (Opsiyonel)

• USB giriş işlevi, excel formatındaki dosyayı doğrudan okuyun vb. (İsteğe bağlı)

• ERP sistemine bağlanın (Opsiyonel)

• Alüminyum ara parça, Technoform, Alupro, Thermix, sıcak ara parça (Swisspacer) ve paslanmaz çelik ( İsteğe bağlı) vb.

• Atıkları azaltmak için 120 mm'yi önleyebilecek özel yumuşak sistemimiz var.Örneğin köşebent uzunluğu 60mm ise program dik açıyı hesaplarken köşebent vardır.Dikdörtgen çerçeveyi bükmeye başladığınızda, önce 120 mm'yi taşımanız, ardından 120 mm kesmeniz ve ardından çerçeveyi bükmek için pedala basmanız gerekir, böylece 120 mm'yi boşa harcarsınız.

Teknik veri

Max. bükme boyutu	2000mm*2000mm (2500mm*2500mm)
Min. bükme boyutu	250mm*200mm
Alüminyum ara parçası genişliği	5.5-27mm
boyutsal hata	±0.5mm
açı hatası	±1º
İşleme hızı	≤26s
Hava besleme	≥0.65MPa
Toplam güç	AC220/380V 50Hz 2.5KW
Boyut	10500mm*2200mm*2600mm

Elektrik parametreleri

İSİM	MARKA	İSİM	MARKA
PLC	ALMAN SIEMENS	Üçlü	Tayvan AIRTAC
Alçak gerilim elektrikli aparat	ALMAN SIEMENS	silindir	Tayvan AIRTAC
servo motor	JAPONYA FUJİ	Selenoid vana	Tayvan AIRTAC
servo sürücü	JAPONYA FUJİ	Gücü değiştir	Tayvan EĞİLİM
Röle	JAPONYA OMRON	DOKUNMATİK EKRAN	Tayvan WEINVIEW
sensör	KORE AUTONICS	KILAVUZ	Tayvan TBI





Dikey Oto Sanayi Düzcam Yıkama ve Temizleme Makinası

1. Genel Bakış Otomatik Dikey Cam Yıkama ve Kurutma Makinası
Oto Sanayi Düz cam yıkama makinesi, Çift cam işlemek için cam yıkama için kullanılır.Otomatik dikey yıkama ve temizleme makine düz cam ve low-e camların ön temizleme, temizleme ve kurutma işlemlerini gerçekleştirebilmektedir. Slot alüminyum ısıcam üretiminde kullanılmaktadır.Bardak yıkama makinesi, küçük çalışma alanı, yüksek verimlilik, güvenilir performans ve uygun bakım avantajlarına sahiptir.

2.avantaj cam yıkama makinesinin
• 0,1 mm yumuşak tüylü 3 çift yumuşak fırça kullanarak düşük camlı camı yıkayabilir
• Ön Yıkama (Opsiyonel)
• Hava bıçağı, hava bıçağının genişliğini kalınlığa göre otomatik olarak ayarlayabilir.
•Yeni hava bıçağı alüminyum profil (Ördek Gagası Hava Bıçağı) kullanır, hava çıkışının boyutu alüminyum profil ördek gagası ile ayarlanır.Bu, ayar vidalarının sayısını azaltabilir, her vidanın gevşek olmadığından emin olabilir ve hava bıçağının rezonansını önleyebilir.
•Avrupa susturucu sistemi
• Yıkama hızı göstergeli çalışma kutusu, yıkama hızını (8-10m) doğru bir şekilde gösterebilir • Su deposu otomatik sıcaklık kontrolü, su doldurma sistemi
•Paslanmaz çelik malzeme
3. Dikey cam çamaşır makinesinin ana özelliği

• Otomatik dikey temizleme makinesi, temizleme makinesinin temizleme hızını serbestçe ayarlayabilen Siemens kontrol sistemini benimser.

•

• Dikey Otomatik çamaşır makinesi, çevrimiçi ve çevrimdışı low-e camı yıkayabilir, Low-e filmi otomatik olarak tanır
•
• 6 adet yumuşak fırça kullanarak Dikey Otomatik çamaşır makinesi

•

• Ön temizleme bölümü, kademesiz frekans dönüştürme hızı düzenlemesini benimser ve cam doğru hızda sorunsuz çalışabilir.
• Su deposu otomatik sıcaklık kontrolü, su doldurma sistemi Temizleme ve su depoları paslanmaz çelik ve korozyona dayanıklı malzemelerden imal edilmiş olup, transfer silindirleri asit ve alkalilere dayanıklı, cam kalınlığına göre otomatik olarak ayarlanan kauçuk silindirlerdir.

• 304 paslanmaz çelik malzemeler
•
• Otomatik dikey çamaşır makinesi Akıllı aralıklı enerji tasarrufu sağlayan çalışma yöntemlerini kullanma
• Otomatik dikey çamaşır makinesi, Avrupa susturucu sistemini benimser
• Hava bıçağı, hava bıçağının genişliğini kalınlığa göre otomatik olarak ayarlayabilir.
• Otomatik dikey çamaşır makinesi Değişken frekanslı fanı benimseyin, enerji verimli, iyi temizleme etkisi
• Hiyerarşik tip yıkama sistemi

4. Teknik Parametreler Dikey Cam Temizleme ve Kurutma Makinesi

Güç kaynağı	Gerilim (V)	380
	Frekans (Hz)	50
Ana güç	kW	≈35
yıkama hızı	m/dak	1~7
Maksimum yüksek hız	m/dak	10
Minimum cam boyutu	mm	450×280
Maksimum cam boyutu	mm	2500×4000
cam kalınlığı	mm	3~15
silindir yüksekliği	mm	500±20
Toplam ağırlık	kilogram	≈3500

5. Otomatik DetayCam Yıkama Makinası

LIJIANG GLASS'ın tanıtımı

2230 IG Otomatik Hat Çift Cam Cam İşleme Makinası

BAŞVURU

Isıcam işleme hattı (gaz dolgulu) olmak üzere dört bölümden, transfer bölümü, yıkama bölümü, muayene bölümü ve pres bölümünden (Toplam 7 parça) oluşmaktadır.Çift cam, üçlü cam, Low-e cam, şekilli cam ve kademeli cam gibi yüksek kaliteli ve çeşitli DGU'ları otomatik olarak yapmak için ileri teknoloji kullanır.Dahası, aynı anda iki adet çift camı doldurabilen yeni bir IG hattı.



modeli	Minimum boyut	Maksimum boyut	Düşük e cam	adım cam	üçlü cam	Dolum gazı (G)
LJBZ1825	300*500	1800*2500	√	√	√	√
LJBZ2025	300*500	2000*2500	√	√	√	√
LJBZ2230	300*500	2200*3000	√	√	√	√
LJBZ2530	300*500	2500*3500	√	√	√	√





Low-e cam / Basamak cam / Üçlü cam / Şekilli cam / Dolum gazı fonksiyonları isteğe bağlıdır.Ve doldurma gazı ile LJBZ2535G IG hattının boyutu, gazı 2500*3500mm değil, maksimum 2500*3200mm cama doldurabilir.



Parametre Verileri

1. Üretim adı : Pres panel ve dolum gazı ile yalıtım camı işleme hattı

2. Model: LJBZ2535G

3. Menşe yeri: JINAN, ÇİN

4. Cam kalınlığı: 3 - 15mm

5. Yalıtım camı kalınlığı : 60mm

6. Bardak yıkama hızı : 2 - 10m/dk

7. Cam konveyör hızı: 48m/dak

8. Yıkama fırçaları : 3 çift yumuşak fırça

9. Çamaşır makinesi malzemeleri: Paslanmaz çelik

10. İşlev: DGU/Adım camı/Şekil camı/Üçlü cam/Argon gazının doldurulması

11. Maksimum cam boyutu: 2500*3500mm

12. Gaz doldurmak için maksimum cam boyutu: 2500*3200mm

13. Garanti : 12 ay

14. Renk: Mavi (Parlak beyaz), birçok renk özelleştirilebilir

15. Uzunluk : 23,5m

16. Yön: Sağdan sola

17. Şekilli cam: Bir tarafı düz olmalıdır

18. Min cam boyutu: 450*280mm

19. Yükseklik (Makaradan yere): 520mm

20. Basamak camı : Küçük cam içeride veya dışarıda



ANA ÖZELLİKLER

• SIEMENS ve OMRON kontrol sistemi, istikrarlı performansı korur
• PLC kontrol sistemi, dokunmatik ekran arayüzü
• Servo kontrol sistemi, modüler fonksiyon, süperpozisyon fonksiyonu
• Tek seferde iki adet IGU yapılabilir ve argon gazı ile doldurulabilir(Opsiyonel)
• Min & Max cam boyutları isteğe bağlı olabilir
• Low-e camı otomatik algılama

• Hava bıçağı, hava bıçağının genişliğini cam kalınlığına göre otomatik olarak ayarlayabilir.
• Tek havalı bıçaklı hiyerarşik tip yıkama sistemi
• Su deposu otomatik sıcaklık kontrolü, su doldurma sistemi
• Avrupa susturucu sistemi ve paslanmaz çelik malzeme
• Ultra uzun IGU ikinci kez sıkıştırılabilir
• Makine servo tork sıkıştırmasını benimser
• Ayarlanabilir düz ve deformasyonsuz baskı plakası, uzun ömürlü, yüksek hassasiyetli masayı garanti edebilir
• Hassas bir şekilde ayarlanabilen ön plaka mekanizması ile donatılmıştır
• Sistem arıza bilgilerini teşhis edebilir
• Pres plakası, kolay bakım için 400 mm genişliğe kadar açılabilir
• Kademeli IG, üçlü IG ve şekilli IG üretmek için geçerlidir
• Gaz tutma oranını en üst düzeye çıkarmak için argon gazını yüksek, senkronize sıkıştırma camlarıyla plaka içine otomatik olarak doldurmak
• Şekillendirilmiş IG'yi doldururken, 450mm (uzunluk), 280mm (yüksek) gereken dikdörtgen boyutun şişirilebilir ön tarafı
• Standart dolum gazı argon gazıdır
•
