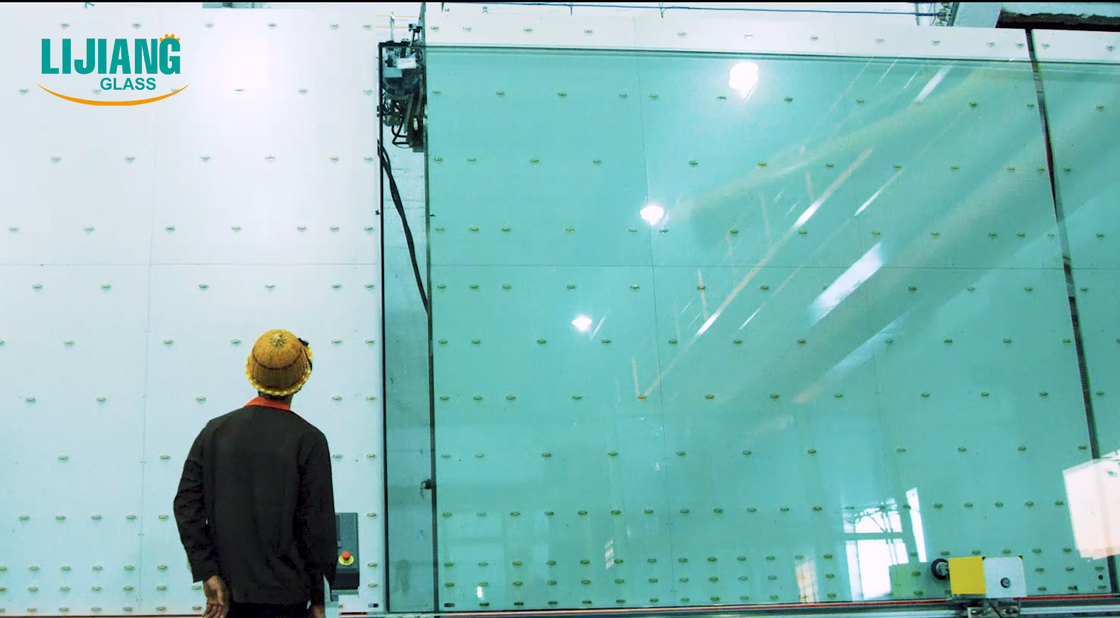

60mm Jumbo Isıcam Üretim Hattı Dikey Cam Yıkama Makinası

Pencere ve kapılar için Jumbo boy Çift Cam Yalıtım Camı Üretim Hattı

Otomatik gaz dolumlu Jumbo Boy Çift Yalıtım Camı Üretim Hattının ana özelliği







1,Parça yükleniyor



Low-e Camdan kaçınmak için ters tarafa koyun ve tekerlek izleri veya çizik bırakın low-e Kaplama Kaplama denetimi kullanıyoruz - metal film iletken (diğer şirket Fotoelektrik algılama kullanır, daha yüksek şeffaf film kaplaması için tanınması zor)



(Naylon ve Poliüretan + metal kolon



2, Yıkama ve Kurutma bölümü



* Üç çift yumuşak fırça, düşük cam ve normal camı yıkayabilir, çap 0,1 mm'den azdır.

* Malzemeler paslanmaz çeliktir.

* Rüzgar bıçağı şamandıra tasarımıdır, her zaman cam yüzey ile rüzgar bıçağı arasında 3 mm doğru ve uygun mesafeyi korur (LISEC yapısıyla aynı (Not: 3 mm en iyi kurutma mesafesidir)



Evrensel bir eklem cihazı vardır. Cam kalınlığı değiştirildiğinde, hava bıçağı mesafeyi ayarlamak için ileri ve geri hareket edebilir, böylece rüzgar bıçağı ile cam arasındaki göreceli mesafe sabittir, böylece hasar görmemesi için cam kalınlığının değişmesi nedeniyle cam filmi.



* Ön ve arka taraftaki sıkıştırma tekerleği aktif olarak hareket eder ve iletir.Cam boyutunun büyük/küçük/kalın/ince (8mm) olması önemli değildir, hepsi camın sorunsuz bir şekilde geçmesini garanti eder.(LISEC ile aynı)



3, Tespit parçası

4, Montaj parçası



Yerleşik kiriş kaldırma yapısı (çift kiriş) Camı algılamak ve silmek için uygun

5,Golarak dolguve presleme kısmı



1, Kalınlık ölçümü测厚: silindir, şişirme ve servo presleme için parametreler sağlamak üzere cam kalınlığını ve alüminyum çerçeve genişliğini ölçmek için elektronik cetveli çalıştırır.



2, Senkron kayış kirişi hareket ediyor: senkronize kayış kirişi, şişirme deliğinin boşluğu şişirmek için birinci ve ikinci cam alüminyum çerçeve arasında olmasını sağlamak için cam kalınlığına ve alüminyum çerçeve genişliğine göre hareket edecektir (değer DC itme çubuğu ve elektronikten gelir hükümdar)

3, Müşterinin ihtiyacına göre argon gazı konsantrasyonunu dokunmatik ekrana girin



4, Ekran Fonksiyonu: dokunmatik ekran tüm argon gazı dolum işlemini gösterecek, içeride ne kadar argon gazı bulunduğunu çok net bileceksiniz







E, alttan GAZ dolumu



(Eski tip)

Küçük boyutlu cam (800 mm'den az) presleme ve gaz doldurma bölümünden geçtiğinde, presleme parçası 4 parçaya (800 mm'de) bölünmüştür, sadece bir parça çalışır.

800 mm'den büyük ancak 1600 mm'den küçükse, iki parça çalışacaktır, tüm pres ve gaz doldurma bölümünün çalışmasına gerek yoktur.argon camını kurtarabilir.



F,Yan conta yolu sızdırmazlığı takip ediyor(yenitip)



(makine tarafında 7-8 algılama noktasına sahip bir oksijen sensörü vardır.

G Aayarlamakmümkün Pres Parçaları



1, Presleme çerçevesinde kaynak yaptıktan sonra stres var, Bu nedenle, bir süre kullandıktan sonra şekil dışı problemler kaçınılmazdır (makine DGU'ya düzgün, eşit ve sıkı bir şekilde basamaz)

Bu eşit olmayan kaçınılmaz sorun için, işte çözümümüz

• Yaşlandırma işlemini hepimiz yapıyoruz, titreşim arıza cihazı ile stres giderme işlemi yapıyoruz. Önemli olan, arka bord üzerindeki 74 noktayı tasarlıyoruz, herhangi bir şekil dışı problem varsa, istediğimiz zaman kolayca ayarlayabiliriz.



2, Kurşun vida presleme





HHava destekli konveyörler (isteğe bağlı işlev)



DGU'nun tekerlek izi olmadan içini temizlemesini garanti edin

Yıkadıktan sonra ve preslemeden önce tüm hava desteği







I Elektrik bileşenleri

Almanya simens/japan yaskava kullanıyoruz

Ana bileşenler listesi



Bileşenler	Marka	Açıklama
servo motor	Almanya Simens	Kademeli cam için
servo sürücü	Almanya Simens	Kademeli cam için
servo motor	Almanya Simens	transfer için
servo motor	Almanya Simens	Basın için
PLC	Almanya Simens
Alçak gerilim bileşeni	Almanya Simens
Frekans dönüştürücü	Almanya Simens
Güç kaynağını değiştirmek	Tayvan MW
optoelektronik anahtar	Kore Autonics
pnömatik bileşen	Tayvan Airtac
pnömatik bileşen	Tayvan Airtac
Dokunmatik ekran	Tayvan Wenview
Seyahat anahtarı	Tayvan (TEND)
Röle	Japonya Omron
Düğme ve gösterge ışığı	Fransız Schneider



















Teknik veri

2000*2500 Max.cam boyutu	Normal cam	2000*2500mm (2000*3000mm 二次压合)
	Argon gazı ile cam	2000*2500mm
2500*3500 Maksimum cam boyutu	Normal cam	2500*3500mm (2000*4000mm二次压合)
	Argon gazı ile cam	2500*3200mm
Min. cam boyutu		280*450mm
cam kalınlığı		3-15 mm
Yalıtım camı kalınlığı		50mm (60mm için özel yapılmış özel uyarı gerekir)
Cam yıkama hızı		Yaz 8-10m/dk kış 6-7m/dk
Cam konveyör hızı:		45m/dak
Yıkama fırçaları		3 çift
Su tedarik etmek:		Su tüketimi:0.5t/h iletkenlik:≤50μs/cm6-7
Hava besleme		Akış: 0.8m/dak
Hava basıncı		≥0.8MPa
Toplam güç		3P 380V 50HZ 34KW
Boyut		23500*3500*3700mm



●Çamaşır makinesi SS malzeme ve su geçirmez cihaz kullanır

●Otomatik sıcaklık kontrollü ve su yıkama sistemli su deposu

● Hava ısıtma sistemi

●Hava Fanı otomatik başlatma ve durdurma ayarı

●Gürültü azaltma sistemi

●Yıkama hızının çevrimiçi gösterimi

●Akıllı aralıklı çalışma, enerji tasarrufu

●Almanya Siemens PLC kontrol sistemi, dokunmatik ekran arayüzü

●Kaplanmış ve Low-E camın otomatik tanımlanması

●3 çift yumuşak fırçalar, Low-E camı çevrimiçi ve çevrimdışı yıkayabilir

●Plaka presleme yüzeyini düz tutmak için ayarlanabilir presleme tahtası

● Havacılık fişinin bağlantı modu

●Üçlü IG ve şekilli IG üretimi için geçerlidir

Seçenekler

● Ön yıkama

●3 veya 4 yan adım IG için otomatik olarak doğru konumlandırma

●Otomatik Gaz doldurma, gaz değerini ayarlayabilir ve yüksek gaz konsantrasyonu ile çevrimiçi dosyalama işlemini görüntüleyebilir.





1. Firmamız ne yapar?

LIJIANG GLASS, 2012 yılından beri Çin'in Jinan şehrinde üreticidir.IG hattı, sızdırmazlık robotu, boşluk bükme makinesi, kurutucu dolum makinesi, butil ekstrüder makinesi vb.



2. IG hattı nedir?

IG hattı, ısıcam işleme hattı olarak adlandırılır, cam yıkama makinesi, ara çerçeve montajı ve cam pres makinesi içerir.Normalde 2000*2500, 2500*3500, 2500*4000 ,2500*4500 ve 3300*7000 IG hattımız var.IG hattı çeşitleri argon dolumsuz ve argon gazı dolumludur.Ayrıca iki özel IG hattı, havada yüzen IG hattı ve süper hızlı IG hattı (iki IG ünitesini yıkama ve birlikte presleme) vardır.



3. Üretim hattı nasıl paketlenir?

Bir IG hattı seti normalde yabancı ülkeye nakliye sırasında iki konteynere, 2 adet 40HQ konteynere ihtiyaç duyar.



4. Satış sonrası hizmet nasıl sağlanır?

Tüm dünyanın virüsünden bu yana, mühendislerimiz dünyanın birçok ülkesi ile sınırlıdır.Bu nedenle, Wechat, Whatsapp ve benzeri tarafından çevrimiçi olarak kurulum hizmeti ve eğitim çalışması sağlıyoruz.Dünya daha iyi bir donanıma sahip olduğunda, mühendisimiz tekrar makinelerimizi kontrol etmeye gidecek.



Güney Amerika pazarı için orada hizmet verecek bir mühendisimiz var.



Hindistan ve Hindistan çevresindeki pazar için, iki Hintli yerel mühendisimiz var, zamanında hizmet verebilirler.





Diğer pazarlar için, 10 - 20 yıllık tecrübeye sahip mühendis ekibimiz var, makine kurmak, işçileri eğitmek ve zamanında satış sonrası hizmet sağlamak için yabancı müşterilerin fabrikasına gidecekler.



LJTB01Otomatik Butil Ekstrüder Makinesi



1. Dokunmatik ekran kullanımı, basit ve pratik

2. Ara parçanın genişliğini otomatik olarak ölçün, meme otomatik konumlandırma

3. Otomatik merkezleme ve otomatik kenetleme

4. Daha büyük tekerlek, ark çerçevesini kaplamaya yardımcı olur

5. Kaplama ucu Teflon marka, yapışmaz kaplamadır.

6. Kaplama hızı 47m/dk'ya kadardır, malzeme tasarrufu 30％'ye kadar (5g/m)



7. Kiriş yüksekliğinin ayarlanması kolaydır, butil yüksekliğini kontrol edebiliriz

8. Özel kısım, nozulun her iki tarafını da aynı anda açıp kapamayı kontrol eder.

9. Butil dışında ve bütil yüklemesi kolay kullanıldığında alarm cihazı

10. Ön yönlendirme işlevi, çalışma saatinden önce düzenli bir süre ayarlayın

11. Tutkal silindiri Bütil değiştirmek kolay, dik yapıyı benimseyin.

12. Otomatik filtre işlevi Enkazı otomatik olarak filtreleyin, eşit şekilde yayılmaya devam edin.



13. Hidrolik ve Pnömatik süper şarj pompası, Alman MAXIMATOR markası

14. Basınç tahliye vanası Alman HAWE markası, yüksek basınç direnci, butili iyi orantılı tutun

15. Pnömatik bileşen Tayvan Airtac

16. Japonya OMROM Rölesi





















Sıkma basıncı	10-18MPa
Hava sıcaklığı	110~140℃
Alüminyum ara parçası genişliği	6-27A
Hız	0-47m/dak
butil silindir çapı	200 mm
Hava besleme	0,4m³/dak
Hava basıncı	≥0.6MPa
Toplam güç	380V, 5KW, 50HZ
Boyut	2600×680×1100mm(U×G×Y)
Ağırlık	650kg



²Ana bileşenler

İsim	Marka
Basınç tahliye valfi	Almanca HAWE
Alçak gerilim elektrikli aparat	Alman SIEMENS
Hidrolik ve pnömatik süper şarj sistemi	almanca MAKSİMATÖR
Hızlı egzoz valfi/Vakum jeneratörü	Japonya SMC
Pnömatik bileşenler (silindir/valf)	Tayvan ARTAC
Seyahat ışığı	Japonya OMRON
Röle	Japonya OMRON
Optik lif	Japonya OMRON
PLC	KİNKO
Frekans dönüştürücü	KİNKO















LJtüberküloz03 Butil ekstrüder makinesi



Ana özellik

n PLC kontrol sistemi, dokunmatik ekran arayüzü.

n Frekans kontrol sistemi

n Yurtdışı teknolojisi, pnömatik ve hidrolik süperşarj sistemi.

n Otomatik merkezleme ve kenetleme yapısı.

n Ayrı ekstrüder kafası yapısı.

n Otomatik bütil hacmi görüntüleme işlevi.

n Dairesel ark butil sızdırmazlık yapısı.

n Ekstrüder kafası yükseklik ayar yapısı

n Ön ısıtma fonksiyonu

n Butil silindir dönüş mekanizması

n Önemli kontrol parçaları ithal markayı benimser.

Ana teknik parametre

Sıkma basıncı	10-14MPa
Hava sıcaklığı	110-140ºC
Alüminyum ara parçası genişliği	6-24 mm
Hız	0-27m/dak
butil silindir çapı	190mm
Hava besleme	Akış: 0.4m/dak
Hava basıncı	≥ 0.8MPa
Toplam güç	220V 50HZ 2.5KW
Boyut	3000*620*1102mm





LJTJ Dikey Yalıtım Cam Sızdırmazlık Robotu

Ana özellik

• Tüm makine insan-makine arayüzünü benimser, basitleştirilmiş düşünce tasarımı arayüzü ile işlem daha rahat ve sezgiseldir.
• Cam kenarı ve köşesi hava kabarcığı olmadan dolu, pürüzsüz yüzey, birleştirildikten sonra camın düz ve çıkıksız kesilmesi koşuluyla köşeyi düzeltmeye gerek yok.
• Yüksek otomasyon, yüksek verimlilik, cam derin işleme işletmesinin kullanması için uygundur.
• İki set bağımsız dolgu macunu tedarik sistemi kullanabilir (karıştırma cihazı dahil), iki çeşit dolgu macunu tek tuşla kolayca geçiş yapabilir. (isteğe bağlı)
• Servo kontrol sistemi dünyaca ünlü markayı (Japonya Anchuan) benimser, performans istikrarlıdır
• Camın doğru konumlandırma ile sorunsuz bir şekilde aktarılmasını sağlamak için senkronize kayış iletimi
• Yedek parçalar yüksek standardizasyon ve yüksek hassasiyetle üretildiğinden, makinenin uzun süreli stabilite ile kullanılabilmesini sağlar.
• Üç katmanlı cam dolgu macunu desteği
• Cam boyutu, tutkal, tutkal hızı doğrusal ayarının otomatik olarak belirlenmesi
• Otomatik açı düzeltme işlevi, görünüm güzel
• Alue tedarik sistemi Japonya SMC silindirini benimser, tedarik istikrarı, istikrar iyidir
• Güzel görünüm cömert, cam transferi sorunsuz çizik yok, kirlilik yok
• Tümü manuel işlevlerle donatılmış, uygun ayar
• Her boyutta cam bir seferde tamamen yapıştırma
• Şekillendirilmiş camı, basamak camını yapıştırabilir.
