Ürün ayrıntıları:
|
Ürün adı: | Isıcam işleme makinesi | Gerilim: | 380V 50Hz 3P |
---|---|---|---|
Sertifika: | CE | Min. dak. glass size cam boyutu: | 280*400 |
IG kalınlığı: | 60mm | Max. Maks. glass size cam boyutu: | 2500*3500 |
yıkama fırçaları: | 6 parça | Düz cam kalınlığı: | 3-15mm |
Vurgulamak: | Jumbo Boy Cam Üretim Hattı,Argon Gazı Dolum Cam Üretim Hattı,Jumbo Boy Yalıtımlı Cam Üretim Hattı |
Argon Gazı Dolumlu Otomatik Jumbo Boy İzoleli Cam Üretim Hattı
Gaz Dolumlu Otomatik Jumbo Boy Yalıtımlı Cam Üretim Hattı
Jumbo Boy Isıcam Üretim Hattının ana özelliği
● Üçlü IG ve şekilli IG üretmek için uygulanabilir
● Yıkama hızının çevrimiçi gösterimi
● Akıllı aralıklı çalışma, enerji tasarrufu
● Almanya Siemens PLC kontrol sistemi, dokunmatik ekran arayüzü
● 3 çift yumuşak fırça, Low-E camı çevrimiçi ve çevrimdışı yıkayabilir
● Kaplamalı ve Low-E camın otomatik olarak tanımlanması
● Otomatik sıcaklık kontrollü ve su yıkama sistemli su deposu
● Hava ısıtma sistemi
● Hava Fanı otomatik başlatma ve durdurma ayarı
● Gürültü azaltma sistemi
● Çamaşır makinesi SS malzemesini ve su geçirmez cihazı benimser
● Plaka baskı yüzeyini düz tutmak için ayarlanabilir pres tahtası
● Havacılık fişinin bağlantı modu
Jumbo Boy Otomatik Isıcam üretim hattının detayları:
• Jumbo boy Otomatik Isıcam üretim hattı 7 bölümden oluşmaktadır:
01 aktarım bölümü;
02 çamaşır makinesi;
03 boşaltma bölümü;
04 muayene ve kurulum bölümü;
05 aktarım bölümü;
06 presleme ve doldurma bölümü;
07 boşaltma bölümü.
•01aktarım bölümü
Kaplama algılama mekanizması, çevrimdışı Low-e filminin otomatik algılanması
•02çamaşır makinesi
Ana özellik:
• 0,1 mm yumuşak kıllı 6 adet yumuşak fırça kullanarak low-e camı yıkayabilirsiniz.
• Avrupa susturucu sistemi
• Paslanmaz çelik malzeme
• Yeni hava bıçağı alüminyum profil kullanır (Ördek Gagası Hava Bıçağı), hava çıkışının boyutu alüminyum profil ördek gagası ile ayarlanır.Bu, ayar vidalarının sayısını azaltabilir, her bir vidanın gevşek olmamasını sağlayabilir ve hava bıçağının rezonansını önleyebilir.
• Hava bıçağı, hava bıçağının genişliğini kalınlığa göre otomatik olarak ayarlayabilir.
• Yıkama hızı göstergeli işlem kutusu, yıkama hızını (8-10m) doğru olarak görüntüleyebilir
• Su deposu otomatik sıcaklık kontrolü, su yenileme sistemi
•03 boşaltma bölümü
• Saklama camı
•04 muayene ve kurulum bölümü
Bu bölümün yeni yapısı, sıralı bir kiriş kaldırma yapısına (çift kiriş) dönüştürülür.Camı incelemek ve silmek kolaydır.
•05 aktarım bölümü
• Cam kalınlığının otomatik ölçümü.Çalışırken gerçek ihtiyaçlara göre kullanılabilir.
•06 presleme ve doldurma bölümü
Ana özellik:
• Ultra uzun cam iki kat sıkıştırılabilir
• Camı aktarmak için taşıma bandını benimser, cama basmak için servo motor kullanır
• Kolay bakım için pres plakası açılabilir.
• Uzun ömürlü hizmet ömrünü garanti etmek için ayarlanabilir yapıya sahip pres tahtası
•07 boşaltma bölümü
• Saklama camı
• Yapıştırma makinesine bağlanabilir
Jumbo beden seçenekleriOtomatikÇift Camlı cam hattı ilegaz doldurma
1. Ön yıkama
2. 3 veya 4 yan basamaklı IG için otomatik olarak doğru konumlandırma
3. Otomatik gaz doldurma, gaz değerini ayarlayabilir ve yüksek gaz konsantrasyonuyla çevrimiçi doldurma işlemini görüntüleyebilir
Jumbo Boyut ParametresiOtomatikYalıtımlı Cam Üretim Hattı
Birim | LJBZ3370 | |
Voltaj | 380V50Hz3P | |
Toplam güç | kw | 54.5 |
yıkama hızı | m/dak | 2-10 |
Maksimum çalışma hızı | m/dak | 45 |
Minimum cam boyutu | mm | 450*280 |
Maksimum cam boyutu | mm | 3300*7000 3000*3000 (Çift basın) |
Düz cam kalınlığı | mm | 3-30 |
Yıkama fırçaları | Parçalar | 6 |
Yalıtım camının maksimum kalınlığı | mm | 80 |
Toplam gaz tüketimi | L/dak | 1500 |
Konveyör rulo yüksekliği | mm | 520 |
Boyut (L*W*H) | mm | 47200*3500*4500 |
1.Firmamız ne yapar?
LIJIANG GLASS, 2012 yılından beri Çin'in Jinan şehrinde bulunan bir üreticidir.IG hattı, Yalıtım camı yapıştırma robotu, ayırıcı bükme makinesi, bütil ekstruder makinesi kurutucu dolum makinesi vb. Makineleri tüm dünyaya satış sonrası hizmet ile sunuyoruz.
2.Satış sonrası hizmet nasıl sağlanır?
Hindistan ve Hindistan çevresindeki pazar için iki Hintli loal mühendisimiz var, zamanında hizmet verebilirler.
Güney Amerika pazarı için orada hizmet verecek bir mühendisimiz var.
Diğer pazarlar için, 10 - 20 yıllık deneyime sahip mühendis ekibimiz var, makineyi kurmak, işçileri eğitmek ve satış sonrası hizmeti zamanında sağlamak için yabancı müşterilerin fabrikasına gidecekler.
Tüm dünyayı etkisi altına alan virüsten bu yana, Mühendislerimiz dünyadaki birçok ülke ile sınırlıdır.Bu yüzden Wechat, Whatsapp vb. ile çevrimiçi kurulum hizmeti ve eğitim çalışması sağlıyoruz.Dünya daha iyi bir duruma geldiğinde, mühendisimiz makinelerimizi tekrar kontrol etmeye gidecek.
3. IG hattı nedir?
IG hattının çeşitleri dolumlu argonsuz ve dolumlu argon gazıdır.Ayrıca iki özel IG hattı vardır, havada süzülen IG hattı ve süper hızlı IG hattı (iki IG ünitesini birlikte yıkama ve presleme).
IG hattı, ısıcam işleme hattı olarak adlandırılır, cam yıkama makinesi, ara çerçeve montajı ve cam pres makinesi içerir.Normalde 2000*2500, 2500*3500, 2500*4000 ,2500*4500 ve 3300*7000 IG hattımız vardır.
4.Üretim hattı nasıl paketlenir?
Bir IG hattı seti, yabancı ülkeye nakliye yapılırken normalde iki konteynere, 2 adet 40HQ konteynere ihtiyaç duyar.
elektriksel parametreler
İSİM | MENŞEİ | MARKA |
PLC | Almanya | SIEMENS |
Alçak gerilim elektrikli cihaz | Almanya | SIEMENS |
Frekans dönüştürücü | Almanya | SIEMENS |
Adım camı için servo motor | Japonya | FUJI |
fotoelektrik anahtarı | Almanya | HASTA |
Mikro şalter | Tayvan | BAKMAK |
Düğme ve gösterge ışığı | Fransa | SCHNEIDER |
Dokunmatik ekran | Tayvan | WEINVIEW |
ara röle | Japonya | OMRON |
Fırça motoru | Çin | Qinghua |
Su Pompası | Çin | LINGXIAO |
Rehberlik etmek | Tayvan | HİWİN |
Pnömatik Bileşenler | Tayvan | HAVA TAŞI |

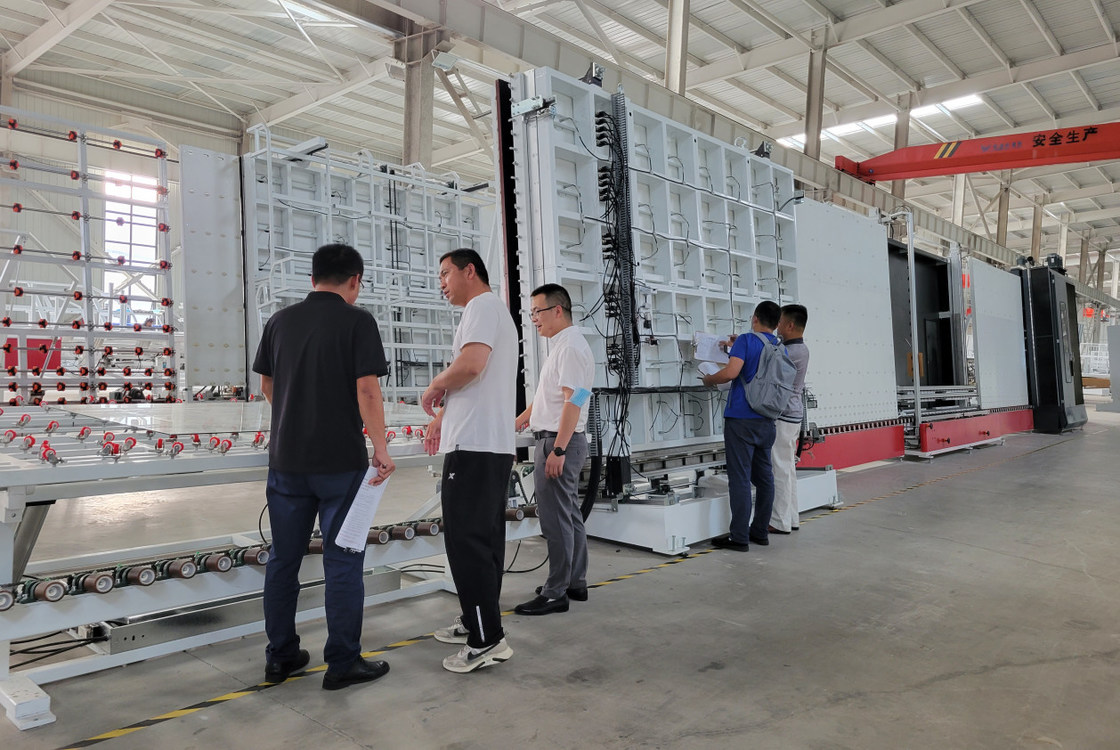

Jumbo boy otomatik ısıcam üretim hattı resimleri
LIJIANG GLASS'ın İlgili Ürünleri
Dikey Otomatik Bardak Yıkama ve Kurutma Makinası
Dikey Isıcam Üretim Hattının Özelliği
1. Hızlı şişirme hızı, yüksek şişirme içeriği sağlamak ve hava kaynağından tasarruf etmek için benzersiz şişirilebilir yapıyı benimseyin
2. Ayrı işlevlere sahip ekipmanlardan otomasyona ve ardından zekaya fabrika ERP ve MES ile bağlanabilir.
3. Ayrı ayrı veya aynı anda kullanılabilen iki plaka presi vardır.Küçük cam yapmak, tüm hattın verimliliğini artırmak için iki cam parçasını aynı anda işlemek demektir.
IGU Line Ürün Detayları
Temizlik bölümü
Çamaşır makinesi gövdesi, sağlam ve dayanıklı olan yüksek kalınlıkta 304 paslanmaz çelik levhadan yapılmıştır.
Otomatik cam kalınlığı ölçüm cihazı ile, cam kalınlığını ayrı ayrı ayarlamaya gerek yoktur, otomatik temizleme, bilimsel olarak 8 mm'den fazla sıkıcı manuel ayarlamadan kaçının ve maksimum kalınlık 30 mm'ye kadar temizlenebilir.
Fırça yatağı ve yatak yuvası, süpürücünün yüksek dönüş hızı nedeniyle kolayca hasar görebilen önemli parçalarıdır.Şirketimiz, diğer kauçuk ve plastik malzemelere göre daha dayanıklı ve stabil olan eksenel oynak bilyalı rulmanları benimser.
Hava kurutma odası
Hava bıçağı, farklı cam kalınlıklarına göre açıklığı ve mesafeyi otomatik olarak ayarlayabilir.
Ayar yapısı, yüksek stabiliteye sahip mekanik yapıyı benimser.
Farklı kalınlıktaki camlar, hava bıçağının manuel olarak ayarlanmasına gerek kalmadan sürekli olarak temizlenebilir.Lamine yalıtım camı yapmanın etkisi daha iyidir
Çerçeve bölümü
Gelişmiş vida ayar yapısı tasarımı benimsenmiştir ve alüminyum çerçevenin konumlandırma hassasiyeti yüksektir.
Alüminyum alaşımlı kılavuz hafif ve pürüzsüzdür ve camın yüksekliğine göre otomatik olarak ayarlanabilir.
Genel tasarım oyuktur ve camın arkasındaki lekelerin temizlenmesini kolaylaştırmak için bir bakım arka kapağı yerleştirilmiştir.
Presleme yöntemi: servo motor triger kayışı
Camın ultra yüksek hassasiyette preslenmesini ve presleme hızını sağlamak için servo motor triger kayışı yöntemi benimsenmiştir.Ekstra büyük, ekstra kalın cam yapabilir.
Dikey Cam Temizleme ve Kurutma Makinesinin Teknik Parametreleri
Güç kaynağı | Voltaj(V) | 380 |
Frekans (Hz) | 50 | |
Ana güç | kw | ≈35 |
yıkama hızı | m/dak | 1~7 |
Maksimum yüksek hız | m/dak | 10 |
Minimum cam boyutu | mm | 450×280 |
Maksimum cam boyutu | mm | 2500×4000 |
cam kalınlığı | mm | 3~15 |
Silindir yüksekliği | mm | 500±20 |
Toplam ağırlık | kilogram | ≈3500 |
Cam yıkama makinesinin avantajı
•0,1 mm yumuşak tüylü 3 çift yumuşak fırça kullanarak low-e camı yıkayabilirsiniz
•Ön yıkama (Opsiyonel)
•Hava bıçağı, hava bıçağının genişliğini kalınlığa göre otomatik olarak ayarlayabilir.
•Yeni hava bıçağı alüminyum profil kullanır (Ördek Gagası Hava Bıçağı), hava çıkışının boyutu alüminyum profil ördek gagası ile ayarlanır.Bu, ayar vidalarının sayısını azaltabilir, her bir vidanın gevşek olmamasını sağlayabilir ve hava bıçağının rezonansını önleyebilir.
• Avrupa susturucu sistemi
•Yıkama hızı göstergeli işlem kutusu, yıkama hızını (8-10m) doğru olarak görüntüleyebilir •Su deposu otomatik sıcaklık kontrolü, su yenileme sistemi
•Paslanmaz çelik malzeme
Otomatik Cam Yıkama Makinası Detayı
LIJIANG GLASS'ın Tanıtımı
