Ürün ayrıntıları:
|
üretim adı: | Otomatik Yalıtım Camı Üretim Hattı | Pul Malzemesi: | Paslanmaz çelik |
---|---|---|---|
Fırçalar: | low-e için yumuşak fırçalar | servo motor: | Almanya Siemens |
yıkama hızı: | 8-10m/dak | Pres makinesi: | Ayarlanabilir plaka |
Maksimum cam boyutu: | 3300*7000mm | Minimum cam boyutu: | 280*450mm |
cam kalınlığı: | 3-30mm | ||
Vurgulamak: | Otomatik Jumbo IG hattı,Boyut Otomatik yalıtım cam üretim hattı,8m/Min yalıtım cam üretim hattı |

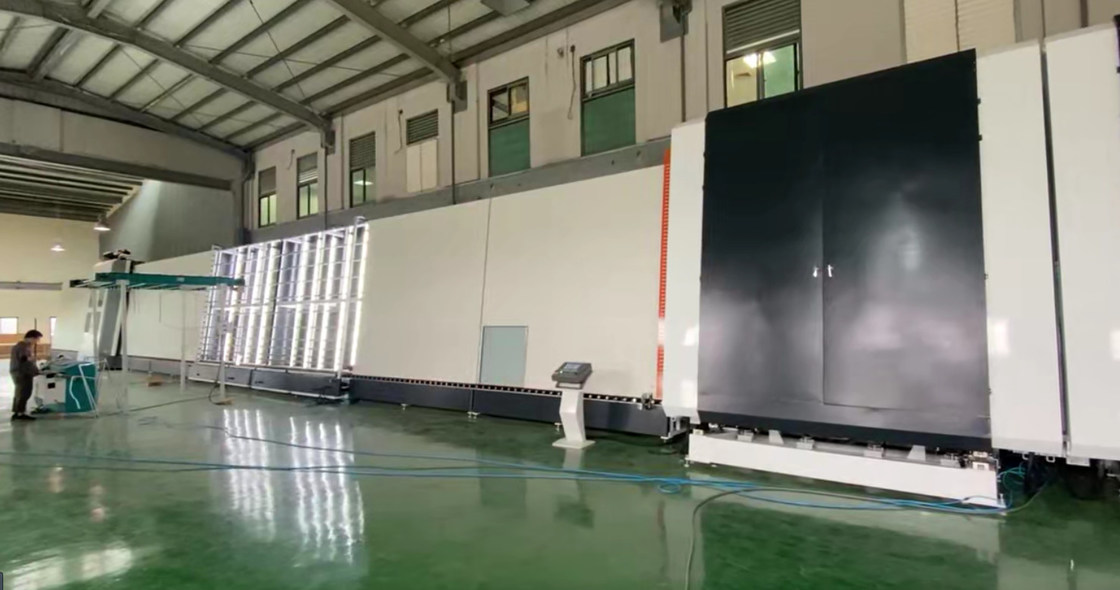

Otomatik yalıtım cam işleme hattı Jumbo Boyutu 3300mm*7000mm
Otomatik Jumbo büyüklüğündeki IG hattı, transfer tekerleğinin izleri kalmadan cam yıkama gerçekleştirir; otomatik cam yüksekliğinin kirişle ölçümü; alüminyum çerçevelerin konumlandırılması ve montajı,Gaz doldurma ve presleme., otomatik olarak gaz doldurma boşluğu ayarlama, otomatik argon gaz konsantrasyonu algılama, otomatik mühürleme ve diğer işlevleri. ve aynı zamanda sıradan çift cam, üçlü cam,özel şekilli camYüksek hız ve yüksek verimlilik, bu jumbo boyutlu yalıtım cam iletim, gaz doldurma, baskı ve mühürleme işlemi zor olan sorununu çözüyor,Ve farkına varın ki büyük boyutlu yalıtım camı lekesiz temiz.Üretim verimliliğini etkili bir şekilde arttırmak ve müşteriler için şirketin karını artırmak için, genel düzeyde uluslararası ileri seviyeye ulaştı.
•İzole edici cam üretim hattı7 bölümden oluşuyor.
01 aktarım bölümü;
02 yıkama ve kurutma bölümü;
Cam yıkama makinesi, kalınlaştırılmış yüksek kaliteli paslanmaz çelik malzemeden yapılmıştır, güçlü ve dayanıklıdır.
Otomatik cam kalınlığı ölçüm cihazı ile camın kalınlığını ayrı ayrı ayarlamak ve otomatik temizlik gerekmez.Böylece bilimsel olarak 8 mm'den fazla olduğunda sıkıcı manuel ayardan kaçınılmaktadır, en kalın olan 30mm'ye kadar temizlenebilir.
Fırça rulmanı ve rulman koltuğu temizlik makinesinin önemli bir parçasıdır, yüksek hızda, hasar görmesi kolaydır.Diğer kauçuk ve plastik malzemelerden daha dayanıklı ve istikrarlıdır.

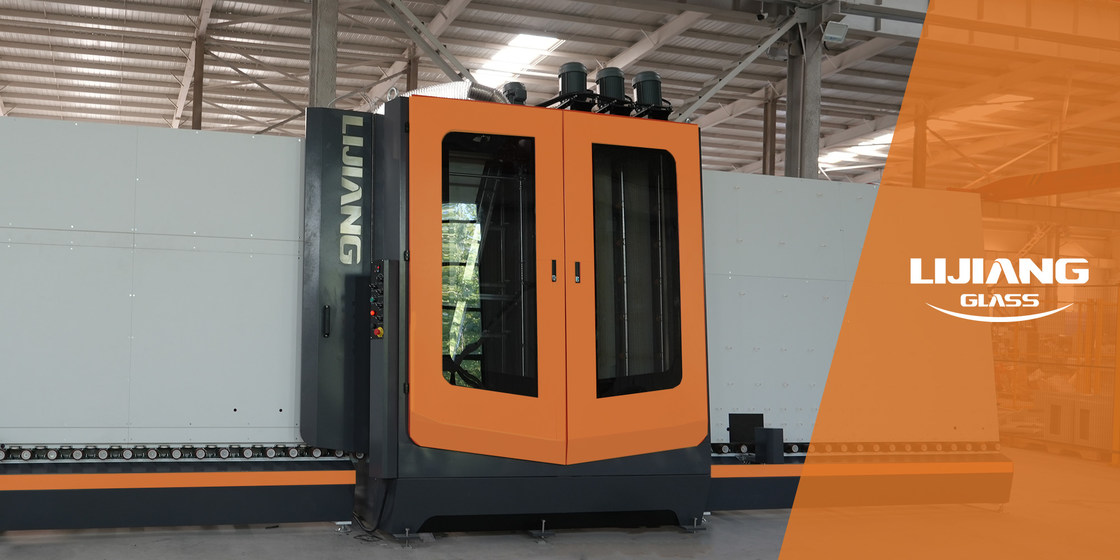

Cam Kurutma Makinesi
•Havalı bıçağın açılış ve kapanış mesafesi, farklı cam kalınlığına göre otomatik olarak ayarlanabilir.
•Düzeltme yapısı mekanik yapıyı benimser, yüksek kararlılık.
•Hava bıçağının manuel ayarlanması gerekmeden farklı kalınlıklarda camı sürekli temizleyebilir.
Bıçak, farklı cam kalınlığına göre açıklığı ve mesafeyi otomatik olarak ayarlayabilir.
Düzenleme yapısı mekanik yapıyı, yüksek istikrarı benimser.
Farklı kalınlıklı cam sürekli temizlik olabilir, hava bıçağını elle ayarlamanın gerekmediği.
03 boşaltma bölümü;
Cam Denetim bölümü gelişmiş vida ayarlama yapısı tasarımını benimser, alüminyum çerçeve konumlandırma doğruluğu yüksektir.
Alüminyum alaşımlı rehber rayı hafif ve düztür ve camın yüksekliğine göre otomatik olarak yukarı ve aşağı ayarlanabilir.
Tümü boş tasarım benimser ve bakım arka kapısı cam arkasındaki lekelerin temizlenmesini kolaylaştırmak için eklenmiştir. (Automatik asansör inceleme arka plan özelleştirilebilir.
04 denetim ve kurulum bölümü;
• Gelişmiş vida ayarlama yapısı tasarımı, yüksek alüminyum aralıklı konumlandırma doğruluğu.
•Alüminyum alaşımlı rehber rayı hafif ve düztür, camın yüksekliğine göre otomatik olarak yukarı ve aşağı ayarlanır.
•Küçük boşluk tasarımı ve bakım kapısı camın arkasındaki inatçı lekeleri temizlemek için tasarlanmıştır. (Automatik kaldırma kontrol arka planı özelleştirilebilir)
05 aktarım bölümü;
06 presleme ve doldurma bölümü;
• Baskı modu: ultra yüksek baskı hassasiyeti, yüksek baskı hızı sağlamak için servo motor sinkroniz kemer modu kullanılır, süper büyük, süper kalın cam yapabilir.
•Çifte plaka presleme: İki presleme bölümü paraleldir ve ayrı ayrı veya eşzamanlı olarak kullanılabilir.Küçük cam, tüm hattın verimliliğini artırmak için aynı anda iki parçaya işlenebilir (patentli).
•Plat basınç ayarlanabilir yapısı: karton ve çelik çerçeve, nokta noktasından ayarlanabilen 150'den fazla ayar noktasıyla donatılmıştır.ve gazlı yalıtım camı için daha iyi bir mühürleme koruması sağlayabilir (Bystronic teknolojisi).
07 boşaltma bölümü.
• Depolama camı
• Sileme makinesine bağlanabilir
Dikey yalıtım cam üretim hattının ana özellikleri
• PLC kontrol sistemi, dokunmatik ekran arayüzü
• Siemens servo motorları kullanılıyor
• Çift cam, üçlü cam üretimi için uygulanabilir
• IGU'nun iki parçasını basıp bir kez gaz doldurabilir, her IGU %90'dan fazla argon gazını doldurabilir
• Yüksek hızlı IG işleme hattı, 2019 yılında Çin'de patent hakları aldık
• Sıfırlama robotu üzerinde çalışmayı bekleme probleminin çözülmesi.
İzolasyon cam işleme hattının isteğe bağlı işlevleri
• Şekilli cam
• İsteğe bağlı kenarlı adım camı
• Otomatik argon gazı doldurma
• Cam taşımak için havada yüzen teknoloji
• Camın tekerleklerle kirlenmesini önlemek vekalitesiIG üretimi
• 2 adet IG biriminin basılması ve doldurulması, toplamda 8 bölüm
• ERP sistemi ile cam boyutunun otomatik olarak ölçülmesi ve etiketlenmesi (baskıdan önce ve baskıdan sonra etiketlemeye izin verilebilir)(Farklı)
• Transfer bölümünden baskı bölümüne her bir bölüm bölünür
• Fabrikada seri üretim için uygundur.
İzolasyon Cam Üretim Makinesi'nin teknik verileri
Max. cam boyutu | 3300mm*7000mm |
Min. cam boyutu | 280mm*450mm |
Cam kalınlığı | 3-30 mm |
İzole edici cam kalınlığı | 80 mm |
Cam yıkama hızı | 2-10m/min |
Cam taşıyıcı hızı | 45m/dakika |
Çamaşır fırçaları | 3 çift yumuşak fırça ve 0.1mm saç |
Su temini | Su tüketimi:0.5t/h iletkenlik:40μs/cm |
Havalandırma | Akış: 0.8m/min |
Hava basıncı | ≥0.8MPa |
Toplam güç | 3P 380V 50HZ 40KW |
Boyut | 47200*3500*4500mm |
