cam Dört Kaldırma Suckers 400KG Konsol Köprülü Vinç

Dört kaldırma emici 400KG LJXJ400 ve Jumbo Cam Yükleme Tablosu ile Sıcak Satış Cam Konsol Vinç

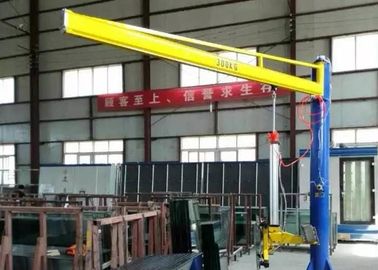

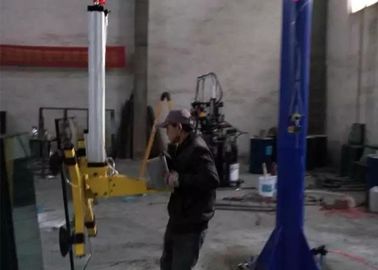

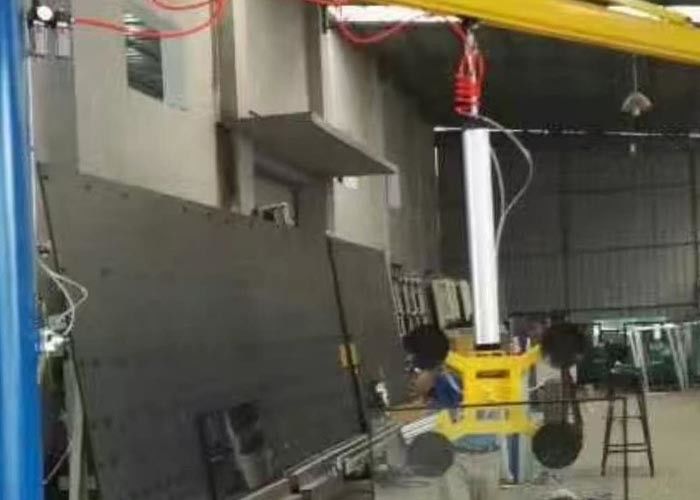

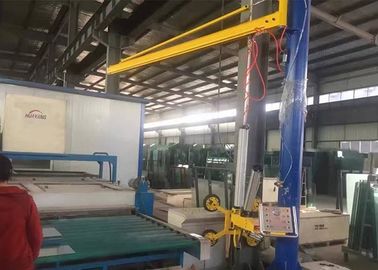

Kaldırma emici ile Cam Konsol Vinç

1. Bu vakumlu cam kaldırıcı, yalıtım camı levhasını taşımak içindir.
2. Bu cam kaldırıcı, cam levhayı 800kg ile kaldırabilir
3. 5 vantuz ile donatılmıştır.Ancak müşterinin ihtiyacına göre enayi eklenebilir.
4. Ekipman Kararlı, Kullanımı kolay ve güvenlidir.
5. Vakumlu kaldırıcı, elektrik kesintisi veya vakum kaçağı durumunda bir uyarı ışığı ile donatılmıştır, operatörü acil durum çalışması yapması için uyarmak için bir optik ve akustik sinyal hemen söner.

Parametreler:

BizeEing İçin

- Isıcam Üretim hattı,
- Cam Giydirme Cephe Sisteminin Kurulması,
- Cam kesim masasına cam sacı yükleme ve boşaltma,
- Araba ön camının takılması.

Tam otomatik cam yükleme tablası

• Teknik Açıklama:

1) Alarm sistemi: güvenilir vakum algılama cihazı ile, anormal durum görünmesi için otomatik alarm ve ekran olabilir, anormal ve onaylandığında kontrol etmek için kullanılabilir Anormal olduğunda vakum alarmı ve vakum durumunda camın altında garanti;Vakum vantuzlarının vakum durumunda bir bardakta olmasını sağlamak için acil durum durdurulduğunda, anormal kesinti nedeniyle cam hasarından kaçının;

2) Çalışma düzeni: Cihazın otomatik modu ve manuel modu vardır, seçim, kullanım rahat ve sezgisel için iki işlev vardır;

3) İşletim arayüzü: LCD dokunmatik ekran, Çince ekran, rahat kullanım;

4) Ana çerçeve ve çelik yapı, uluslararası kalitede dikdörtgen boru bileşik bağlantıları ve cıvata montajı kullanır;Dikdörtgen çelik boru kalınlığı: over3-8mm

5) Makinenin malzemesi eskitilmiş, yüzey pas lekelerini ve yüzey oksit tabakasını gidermek için pas temizleme teknolojisi olmuştur, alt tabakaya yüksek kaliteli epoksi astar püskürtülmüştür ve yüzeye yüksek püskürtülmüştür. sınıf otomobil boyası.

• Ayrıntılı çalışma adımları ::

Tüm çalışma süreci PLC otomatik kontrol veya manuel kontrol ile gerçekleştirilebilir.Manuel mod, esas olarak ekipman ayarı ve bakımı için uygundur.Her hareket bağımsız olarak tamamlanabilir veya normal iş için kullanılabilir. Yükleme sinyali verildikten sonra (manuel ve otomatik), kol devrilme mekanizması ile yaklaşık 95 derece yukarı döner ve tüm makine ileri doğru hareket etmeye başlar.Koldaki indüksiyon cihazı cama dokunduğunda tüm makine yürümeyi durdurur. Vakum sistemi çalışır, cam vakum sistemleri vasıtasıyla emici tarafından emilir.Vakum basıncı ayarlanan basınca ulaştığında, vakum pompası durur.Vantuzun teleskopik bağlantı kolu mekanizması, camı kol kaldırma motoruyla geriye ve 80 mm yukarı kaldırır.Camın emildiğinden emin olmak için yaklaşık 1,5 saniye durdurulur, büyük kol camı transmisyon silindirine döndürmek için bir motorla hareket ettirilir.Camın altındaki vantuz üflenmeye başlar ve teleskopik biyel mekanizması vantuz ve camın aynı anda düşmesini sağlar.Cam taşıyıcı makaraya düştüğünde küçük kol düşmeye devam eder, camdan ayrılır. vantuz ve konveyör cam levhayı yükleme makinesinin ön ucuna göndermeye başlar ve sinyal noktasında durur, ardından tüm çerçeve otomatik olarak hareket ederek sıfır konumunu bulur ve durur.Kesim tablasından sinyal beklemek suretiyle cam, kesim makinası üzerindeki konveyör bant ile aynı hızda kesim tablasına gönderilebilir.Cam gönderildikten sonra, çalışma döngüsünü otomatik olarak tekrarlayın.Makine, istenilen cam kalınlığına göre herhangi bir pozisyon seçebilir.

• Teknik parametre:

• , Sayfa boyutu: Minimum boyut: 2400 * 1500mm (Tek Taraflı yükleme)
• Maksimum yükleme boyutu: 6100 x 3300 mm
• , Cam levha kalınlığı: 3 ~ 19 mm
• , Çalışma emme derinliği: 700 mm
• , X ekseni yürüme hızı: 5-25m / dak (ayarlanabilir)
• , Y ekseni yürüme hızı: 8-12 m / dak (ayarlanabilir)
• , Taşıma hızı: 5-25m / dak (ayarlanabilir)
• Çevirme kolu sayısı: 12 kol (çift taraflı yükleme)
• , Tek kollu emici sayısı: üç
• , Yükleme tipi: Çift taraflı yükleme
• , Çalışma döngüsü: 60S (her ek pozisyon için 30S)
• , Kurulum güç kaynağı: AC380V / 50HZ (özel durumlar müşteri gereksinimlerine göre ayarlanabilir)
• Kurulum toplam gücü: 8-17 kw
• , Basınçlı hava: 0.6-0.8 Mpa;
• Vakum: -50-99 Kpa (cam kalınlığına göre ayarlanabilir)
• , Çalışma masası yüksekliği: 900 + 20mm
• , Makine boyutu: 4650 x 2980 x 900mm
•
• Elektrikli cihaz konfigürasyonu:

1), PLC denetleyicisi: Delta;

2), Frekans dönüştürücü: Delta;

3), Dokunmatik ekran: Delta;

4), Kontaktör anahtarı: Schneider;

5), Devre kesici: Chint ,;

6), Anahtarlama güç kaynağı: Delta;

7), Kontrol transformatörleri: Chint ,;

8), Ana elektromanyetik valf: Airtac;

9), Fotoelektrik anahtarı: Guangchuan / puruide / aotongmike ；

10) Yakınlık anahtarı: Guangchuan / puruide / aotongmike ；

Not: Teslimat tarihine ve teknik gelişmeye bağlı olarak, üretim şirketi aynı seviye markanın parçalarını değiştirme hakkını saklı tutar.
