Ürün ayrıntıları:
|
ad: | Çift Cam Cam Makinası | Düz cam kalınlığı: | 3-15mm |
---|---|---|---|
Cam yıkama hızı: | 6-15m / dakika | Cam konveyör hızı: | 45m / dakika |
Çift Cam: | Mevcut | Üçlü Cam: | Mevcut |
Adım camı: | Mevcut | şekilli cam: | Mevcut |
Yıkama fırçaları: | 3 çift | Fırça Çapı: | 0.1mm |
Vurgulamak: | 15mm Isıcam Üretim Hattı,3mm Isıcam Üretim Hattı,15mm izolasyonlu cam üretim ekipmanları |

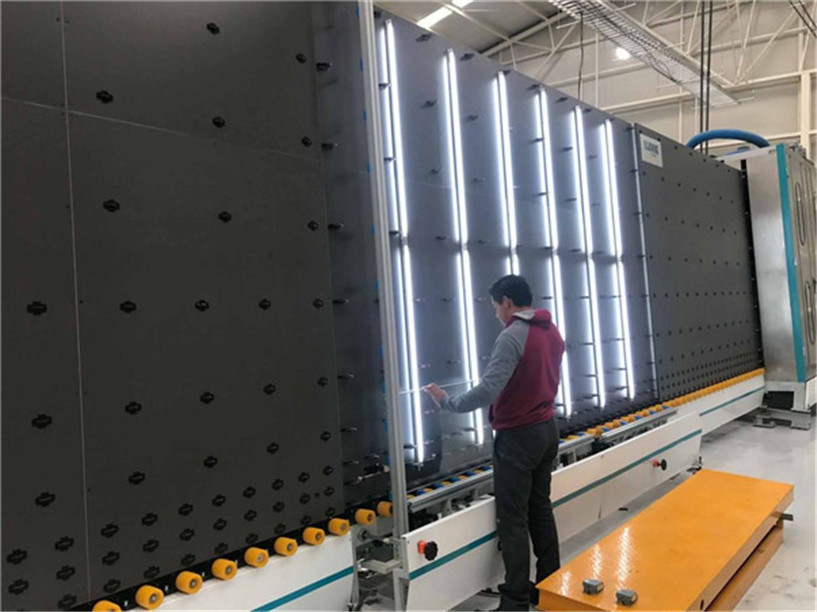

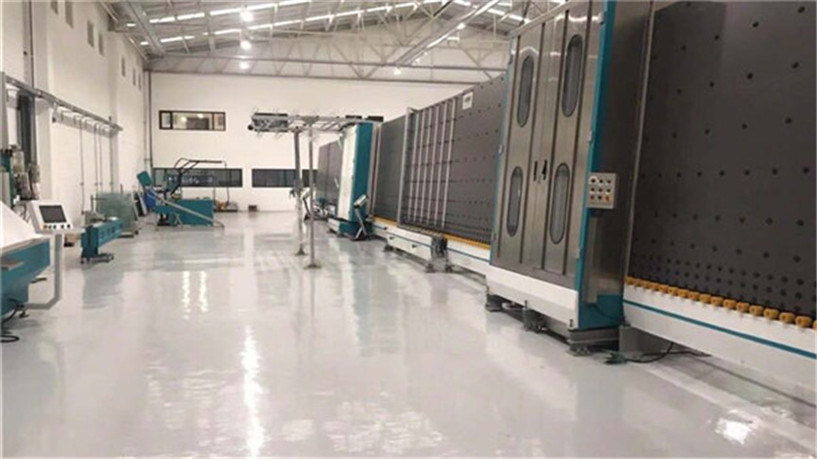

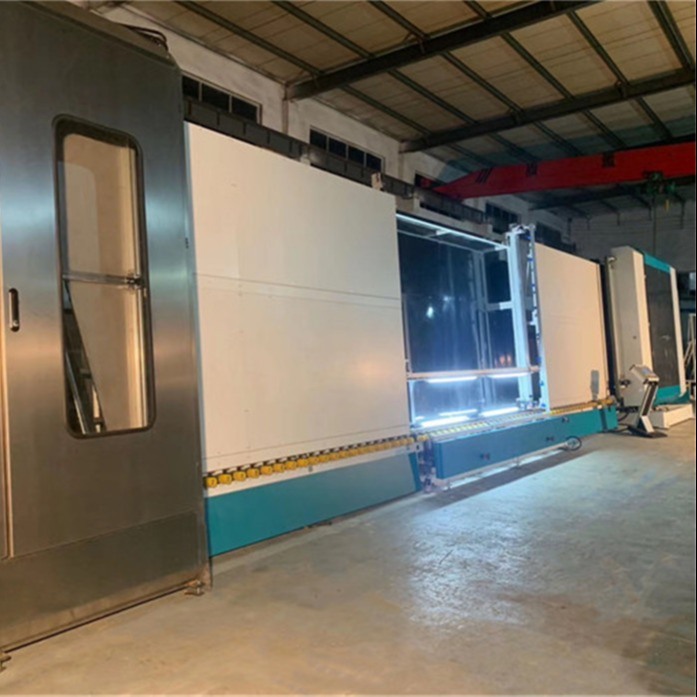

3 Çift low-e yumuşak Yıkama Fırçaları ile 3-15mm Düz Isıcam Üretim Hattı
1, Yükleme parçası
Düşük e Camı Önlemek İçin Ters tarafa koyun ve tekerlek izleri bırakın veya çizik bırakın low-e Kaplama Kaplama denetimi kullanıyoruz - metal film iletken (diğer şirket, daha yüksek şeffaf film kaplaması için fark edilmesi zor Fotoelektrik algılama kullanıyor)
(Naylon ve Poliüretan + metal kolon
2, Yıkama ve Kurutma bölümü
* Üç çift yumuşak fırça, low-e camı ve normal camı yıkayabilir, çap 0.1 mm'den azdır.
* Malzemeler paslanmaz çeliktir.
* Rüzgar bıçağı şamandıralı tasarımdır, cam yüzeyi ile rüzgar bıçağı arasında her zaman doğru ve uygun mesafeyi 3 mm tutar (LISEC yapısı ile aynıdır (Not: 3 mm en iyi kurutma mesafesidir)
Üniversal bir bağlantı cihazı vardır.Cam kalınlığı değiştirildiğinde, hava bıçağı mesafeyi ayarlamak için ileri ve geri hareket edebilir, böylece rüzgar bıçağı ile cam arasındaki göreceli mesafe sabittir, böylece hasar görmez. Cam kalınlığının değişmesi nedeniyle cam filmi.
* Ön ve arka taraf sıkma tekerleği aktif olarak hareket eder ve iletir.Cam boyutu büyük / küçük / kalın / ince (8 mm) değildir, hepsi camın sorunsuz bir şekilde geçmesini garanti eder. (LISEC ile aynı)
3, Tespit parçası
4, Montaj parçası
Yerleşik kiriş kaldırma yapısı (çift kirişler) Camı algılamak ve silmek için uygun
5, Ggibi dolgu ve presleme kısmı
1, Kalınlık ölçümü: silindir, şişirme ve servo presleme için parametreler sağlamak için cam kalınlığını ve alüminyum çerçeve genişliğini ölçmek için elektronik cetveli çalıştırır
2, Senkron kayış kirişi hareket ediyor: senkron kayış kirişi, şişirme deliğinin boşluğu şişirmek için birinci ve ikinci cam alüminyum çerçeve arasında olmasını sağlamak için cam kalınlığına ve alüminyum çerçeve genişliğine göre hareket edecektir (değer DC itme çubuğu ve elektronikten gelir cetvel)
3, Argon gazı konsantrasyonunu müşteriye göre dokunmatik ekrana girin
4, Ekran Fonksiyonu: dokunmatik ekran tüm argon gazı doldurma işlemini gösterecek, içeride ne kadar argon gazı bulunduğunu çok net bileceksiniz
E, alttan GAZ doldurma
(Eski tip)
Küçük boyutlu cam (800 mm'den az) presleme ve gaz doldurma bölümünden geçtiğinde, presleme parçası 4 parçaya (800 mm'de) bölünmüştür, sadece bir parça çalışır.
800 mm'den fazla ancak 1600 mm'den az ise, iki parça çalışır, tüm pres ve gaz doldurma bölümünün çalışmasına gerek yoktur.argon camını kurtarabilir.
F, Yan conta yolu sızdırmazlığı takip ediyor(yeni tip)
(makine tarafında 7-8 algılama noktası olan bir oksijen sensörü vardır.
G Birdjustmümkün Presleme Parçaları
1, Presleme çerçevesinde kaynak yaptıktan sonra stres var, Bu yüzden şekil dışı problemler bir süre kullandıktan sonra kaçınılmazdır (makine DGU'yu düzgün, eşit ve sıkı bir şekilde basamaz)
Bu dengesiz kaçınılmaz sorun için işte çözümümüz
2, Kurşun vidalı presleme
H Hava destek konveyörleri (isteğe bağlı işlev)
DGU'nun tekerlek izleri olmadan içini temizlediğini garanti edin
Yıkamadan sonra ve preslemeden önce tüm hava desteği
I Elektrik bileşenleri
Almanya simens / japan yaskava kullanıyoruz
Ana bileşenler listesi
Bileşenler | Marka | Açıklama |
Servo motor | Almanya Simens | Kademeli cam için |
Servo sürücü | Almanya Simens | Kademeli cam için |
Servo motor | Almanya Simens | Transfer için |
Servo motor | Almanya Simens | Basın için |
PLC | Almanya Simens | |
Alçak gerilim bileşeni | Almanya Simens | |
Frekans dönüştürücü | Almanya Simens | |
Güç kaynağını değiştirmek | Tayvan MW | |
Optoelektronik anahtar | Kore Otonikleri | |
Pnömatik bileşen | Tayvan Airtac | |
Pnömatik bileşen | Tayvan Airtac | |
Dokunmatik ekran | Tayvan Wenview | |
Seyahat anahtarı | Tayvan (TEND) | |
Röle | Japonya Omron | |
Düğme ve gösterge ışığı | Fransız Schneider |
Teknik veri
2000 * 2500 Maks. Cam boyutu |
Normal cam |
2000 * 2500mm (2000 * 3000mm 二次 压 合) |
Argon gazı içeren cam | 2000 * 2500 mm | |
2500 * 3500 Maksimum cam boyutu | Normal cam | 2500 * 3500mm (2000 * 4000mm 二次 压 合) |
Argon gazı içeren cam | 2500 * 3200 mm | |
Min. Cam boyutu | 280 * 450 mm | |
Cam kalınlığı | 3-15 mm | |
Yalıtım camı kalınlığı | 50mm (60mm için özel yapılmış özel uyarı gerekir) | |
Cam yıkama hızı | Yaz 8-10m / dak kış 6-7m / dak | |
Cam konveyör hızı: | 45m / dak | |
Yıkama fırçaları | 3 çift | |
Su tedarik etmek: | Su tüketimi: 0.5t / h iletkenlik: ≤50μs / cm6-7 | |
Hava besleme | Akış: 0.8m / dak | |
Hava basıncı | ≥0.8MPa | |
Toplam güç | 3P 380V 50HZ 34KW | |
Boyut | 23500 * 3500 * 3700 mm |
