Ürün ayrıntıları:
|
Brand name: | Insulating Glass Processing Line with gas filling | Marka: | Lijiang bardağı |
---|---|---|---|
Maksimum cam boyutu: | 2500 mm * 3500 mm | Gaz doldurmak için maksimum cam boyutu: | 2500 mm * 3200 mm |
Cam Kalınlığı: | 3-15 mm (3-30 mm) | IG kalınlığı: | 60 mm |
Malzeme: | Paslanmaz çelik | Gaz değeri: | >% 95 |
Garanti: | 1 yıl | uzunluk: | 23.5 metre |
Vurgulamak: | Hava Yüzer Isıcam Üretim Hattı,Dikey Isıcam Üretim Hattı,Dikey yalıtımlı cam üretim ekipmanları |

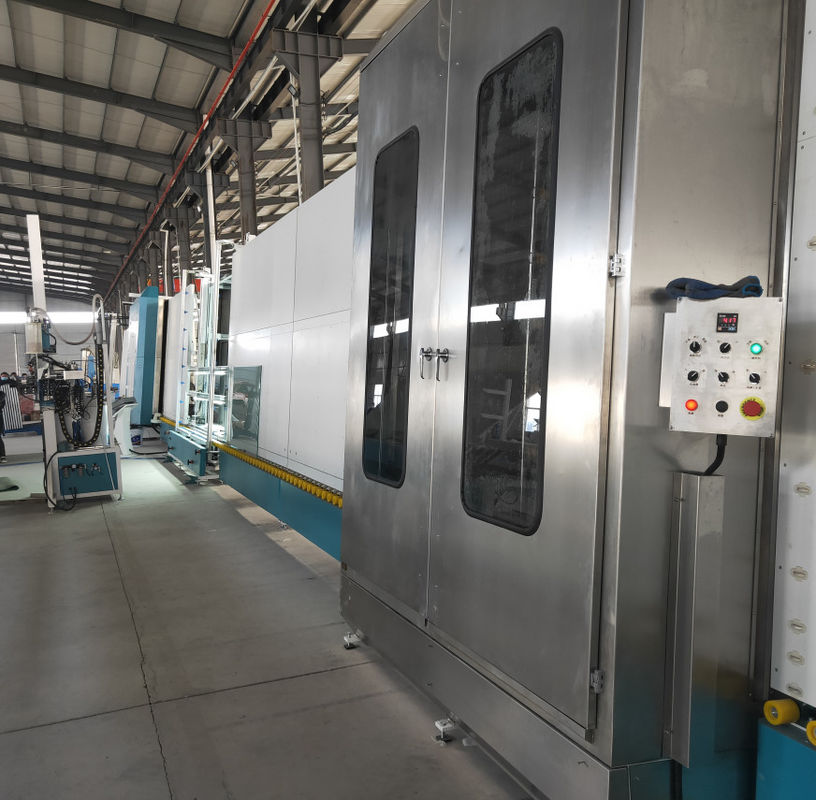

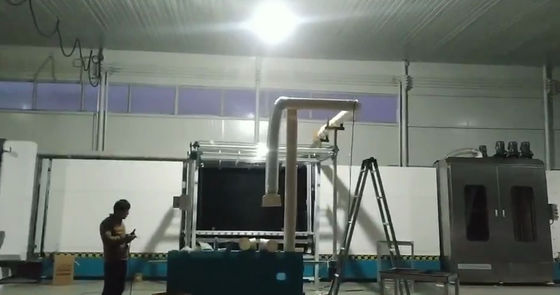

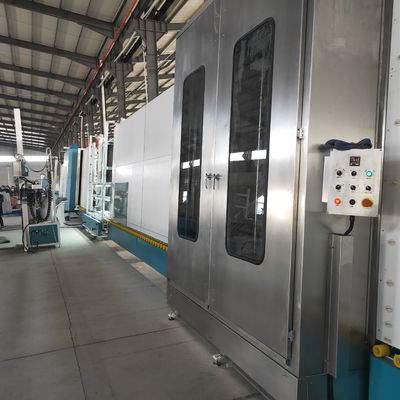

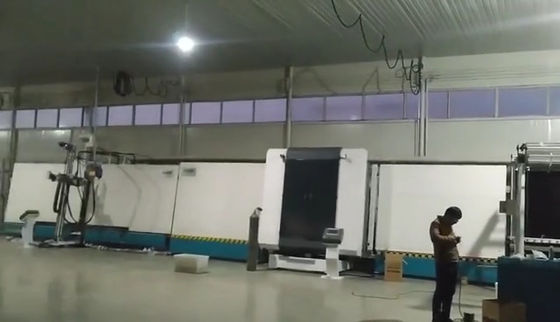

Otomatik Olarak Online Gaz Dolum ile Dikey İzolasyonlu Hava Yüzer Cam İşleme Hattı
Dikey izolasyonlu hava yüzer cam işleme hattının gaz dolumu ile tanıtılması
Camı aktarmak için Air-Floating teknolojisini kullanma IG üretiminin yüksek kalitesini iyileştirmek için camın tekerleklerle kirlenmesini ve iz bırakmasını önler.Hattın yedi bölümü vardır:
01 transfer bölümü;
02 çamaşır makinesi;
03 boşaltma bölümü;
04 muayene ve kurulum bölümü;
05 transfer bölümü;
06 presleme ve doldurma bölümü;
07 tahliye bölümü.
İsteğe bağlı işlevlerigaz dolgulu dikey yalıtımlı hava yüzer cam işleme hattı :
• İsteğe bağlı kenarları olan basamak camı (U: 100 mm G: 50 mm)
• Şekilli cam
• Ön yıkama makinesi
Gaz dolgulu dikey yalıtımlı hava yüzer cam işleme hattının diğer boyutları:
Parametreler | Birim | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Güç kaynağı | 380V 50Hz 3P | |||
Toplam güç | KW | 41 | 44.5 | 51.5 |
Yıkama hızı | m / dak | 2 ~ 10 | ||
Maksimum çalışma hızı | m / dak | 45 | ||
Minimum cam boyutu | mm | 450 * 280 | ||
Maksimum cam boyutu | mm | 2000 * 2500 2000x3000 (İki kez basıldı) |
2500 * 3200 2500 * 3500 (İki kez basılmış) 2500x4500 (İki kez basılır, emiciler ekleyin) |
|
Düz cam kalınlığı | mm | 3 ~ 15 (3-30) | ||
Yıkama fırçaları | Adet | 6 | ||
Maksimum yalıtım camı kalınlığı | mm | 60 | ||
Toplam gaz tüketimi | L / dak | 1200 | ||
Konveyör rulo yüksekliği | mm | 520 | ||
Boyut | L * G * Y (mm) | 19500 * 3500 * 3200 | 23500 * 3500 * 3700 | 27.000 * 3500 * 3700 |
Ayrıntılarıgaz dolgulu dikey yalıtımlı hava yüzer cam işleme hattı:
01 Aktar Bölüm
Kaplama algılama mekanizması, çevrimdışı Low-e filmin otomatik tespiti
02 yıkama makine
• 0,1 mm yumuşak saçlı 6 adet yumuşak fırça kullanarak low-e camı yıkayabilir
• Yeni hava bıçağı alüminyum profil (Ördek Gagası Hava Bıçağı) kullanır, hava çıkışının boyutu alüminyum profil ördek gagası ile ayarlanır.Bu, ayar vidalarının sayısını azaltabilir, her vidanın gevşek olmamasını sağlayabilir ve hava bıçağının rezonansını önleyebilir.
• Hava bıçağı, hava bıçağının genişliğini kalınlığa göre otomatik olarak ayarlayabilir
• Yıkama hızı göstergeli işlem kutusu, yıkama hızını (8-10m) doğru bir şekilde görüntüleyebilir
• Su deposu otomatik sıcaklık kontrolü, su doldurma sistemi
• Avrupa susturucu sistemi
• Paslanmaz çelik malzeme
03 boşaltma bölümü
• Saklama camı
04 muayene ve montaj bölümü
Yeni yapısı bu bölüm, sıralı kiriş kaldırma yapısına (çift kiriş) değiştirildi.Camı incelemek ve silmek kolaydır
05 transfer bölümü
• Otomatik cam kalınlığı ölçümü.Çalışırken gerçek ihtiyaçlara göre kullanılabilir.
06 presleme ve doldurma bölümü
Ana özellik:
• Ultra uzun (2500mm * 3500mm) yalıtım camı iki kez sıkıştırılabilir
• Camı aktarmak için konveyör bandını kullanır, cama basmak için servo motor kullanır
• Kolay bakım için baskı plakası açılabilir
• Uzun ömürlü hizmet ömrünü garanti etmek için ayarlanabilir yapıya sahip baskı tahtası
• Argon gazını otomatik olarak önemli sızdırmazlık etkisi, daha yüksek argon içeriği ile doldurun
• Farklı boyutlardaki camları takip eden mühürleme yöntemiyle dolduracak şekilde ayarlayın argon kaybını azaltır
• Dokunmatik ekranda gaz değerini ayarlayabilir ve gaz doldurma işlemini gösterebilir
• Gaz doldurma işleminin kalıcı kontrolü için hızlı tepki veren sensör
• Gaz konsantrasyonu% 90'dan fazlasına ulaşabilir
• Ara çerçeve üzerinde delik açmaya gerek yoktur
• Standart gaz Argon gazıdır
07 boşaltma bölümü
• Saklama camı
• Kapatma makinesine bağlanabilir
Teknik veri
Maks. Alan sayısıcam boyutu | 2500 mm * 3500 mm |
Gaz doldurmak için maksimum cam boyutu | 2500 mm * 3200 mm |
Min.cam boyutu | 280 mm * 450 mm |
Cam kalınlığı | 3-15 mm |
Yalıtım camı kalınlığı | 60 mm |
Cam yıkama hızı | 2-10m / dak |
Cam konveyör hızı | 45m / dak |
Yıkama fırçaları | 3 çift yumuşak fırça |
Su tedarik etmek | Su tüketimi: 0.5t / saat iletkenlik: 40μs / cm |
Hava besleme | Akış: 1m³ / dak |
Hava basıncı | ≥0.8MPa |
Toplam güç | 3P 380V 50HZ |
Boyut | 23500 * 3500 * 3700 mm |
Ağırlık | 6500kg |
