Ürün ayrıntıları:
|
| Marka adı: | LIJIANG | Isıcam kalınlığı: | 5 cm |
|---|---|---|---|
| Boyut (L * W * H): | 23000mm*3000mm*3500mm | Maks. Cam boyutu: | 2500 * 5000 milyon |
| Min. Cam boyutu: | 300 * 450 mm | Cam Kalınlığı: | 3-15mm |
| ağırlık: | 5000kg | Voltaj: | 380V 50Hz |
| Voltaj: | 380V | Toplam güç: | 41KW |
| Yıkama hızı: | 15 m / dak | Fırçalar: | 6 |
| Vurgulamak: | 15m/Dk Isıcam Üretim Hattı,15m/Dk Isıcam yıkama makinesi,cam yıkama makinesi Pencere için |
||
1, Parça yükleniyor
Low-e Camdan kaçınmak için ters tarafa koyun ve tekerlek izleri veya çizik bırakın low-e Kaplama Kaplama denetimi kullanıyoruz - metal film iletken (diğer şirket Fotoelektrik algılama kullanır, daha yüksek şeffaf film kaplaması için tanınması zor)
(Naylon ve Poliüretan + metal kolon

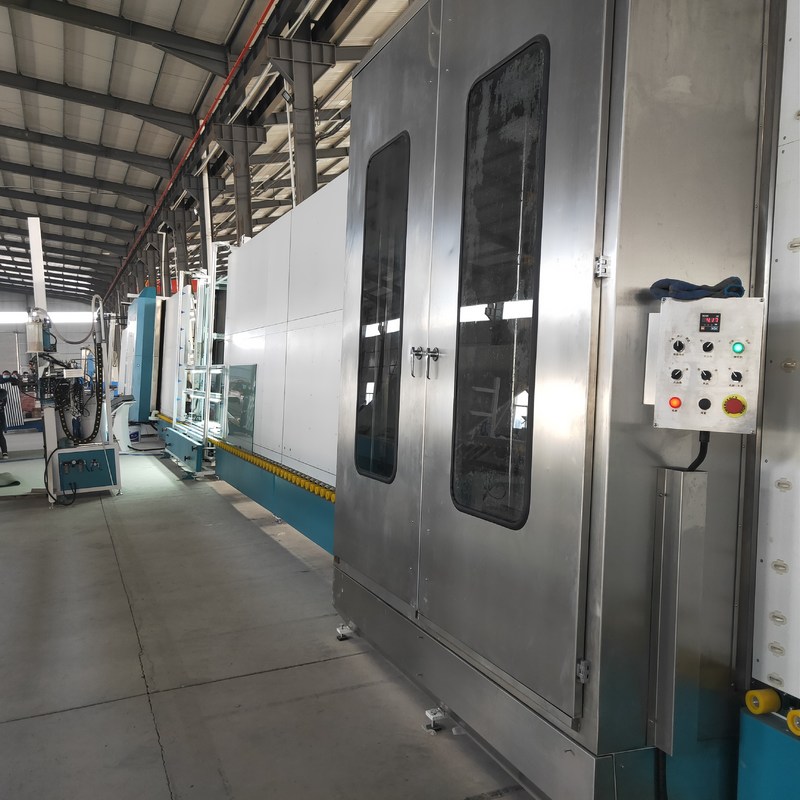

2, Yıkama ve Kurutma bölümü
* Üç çift yumuşak fırça, düşük cam ve normal camı yıkayabilir, çap 0,1 mm'den azdır.
* Malzemeler paslanmaz çeliktir.
* Rüzgar bıçağı şamandıra tasarımıdır, her zaman cam yüzey ile rüzgar bıçağı arasında 3 mm doğru ve uygun mesafeyi korur (LISEC yapısıyla aynı (Not: 3 mm en iyi kurutma mesafesidir)
Evrensel bir mafsal cihazı vardır. Cam kalınlığı değiştirildiğinde, hava bıçağı mesafeyi ayarlamak için ileri ve geri hareket edebilir, böylece rüzgar bıçağı ile cam arasındaki göreceli mesafe sabittir, böylece hasardan kaçınmak için cam kalınlığının değişmesi nedeniyle cam filmi.
* Ön ve arka taraftaki sıkıştırma tekerleği aktif olarak hareket eder ve iletir.Cam boyutu büyük/küçük/kalın/ince (8mm) olursa olsun, hepsi camın sorunsuz bir şekilde geçmesini garanti eder.(LISEC ile aynı)
3, Tespit parçası
4, Montaj parçası
Yerleşik kiriş kaldırma yapısı (çift kiriş) Camı algılamak ve silmek için uygun
5, Golarak dolgu ve presleme kısmı
1, Kalınlık ölçümü: silindir, şişirme ve servo presleme için parametreler sağlamak üzere cam kalınlığını ve alüminyum çerçeve genişliğini ölçmek için elektronik cetveli çalıştırır.
2, Senkron kayış kirişi hareket ediyor: senkronize kayış kirişi, şişirme deliğinin boşluğu şişirmek için birinci ve ikinci cam alüminyum çerçeve arasında olmasını sağlamak için cam kalınlığına ve alüminyum çerçeve genişliğine göre hareket edecektir (değer DC itme çubuğundan ve elektronikten gelir) hükümdar)
3, Müşterinin ihtiyacına göre argon gazı konsantrasyonunu dokunmatik ekrana girin
4, Ekran Fonksiyonu: dokunmatik ekran tüm argon gazı dolum işlemini gösterecek, içeride ne kadar argon gazı bulunduğunu çok net bileceksiniz
E, alttan GAZ dolumu
(Eski tip)
Küçük boyutlu cam (800 mm'den az) presleme ve gaz doldurma bölümünden geçtiğinde, presleme parçası 4 parçaya (800 mm'de) bölünmüştür, sadece bir parça çalışır.
800 mm'den büyük ancak 1600 mm'den küçükse, iki parça çalışacaktır, tüm pres ve gaz doldurma bölümünün çalışmasına gerek yoktur.argon camını kurtarabilir.
F, Yan conta yolu sızdırmazlığı takip ediyor(yeni tip)
(makine tarafında 7-8 algılama noktasına sahip bir oksijen sensörü bulunur.
G Aayarlamakmümkün Pres Parçaları
1, Presleme çerçevesinde kaynak yaptıktan sonra stres var, Bu nedenle, bir süre kullandıktan sonra şekil dışı problemler kaçınılmazdır (makine DGU'ya düzgün, eşit ve sıkı bir şekilde basamaz)
Bu dengesiz kaçınılmaz sorun için işte çözümümüz
2, Kurşun vida presleme
H Hava destekli konveyörler (isteğe bağlı işlev)
DGU'nun tekerlek izi olmadan içini temizlemesini garanti edin
Yıkadıktan sonra ve preslemeden önce tüm hava desteği
I Elektrik bileşenleri
Almanya simens/japan yaskava kullanıyoruz
Alüminyum Spacer bükme makinesi
l 1*1m ara çerçeve 17s civarında bükülmüştür.
Ara çerçeve açısının hatası 0.1 mm'dir.
l Alüminyum ara parçası/technoform/Alupro/thermix/ bükebilir
lAra parçası otomatik olarak bağlanır ve kesilir.
lAra parçası tükendiğinde makine otomatik olarak durur.
l Sürekli bükmeyi destekleyin, bükme ve kesme sırasında ara parçası bağlantısını otomatik olarak önleyin
l Aralayıcı konektörünü otomatik olarak bağlayın
lUzaktan kumanda işlevi
l USB giriş fonksiyonu, doğrudan excel verilerini okuyabilir
l Tüm makinenin yedek parçaları, satış sonrası servis için uygun olan kimlik koduna sahiptir.
l Kurulum ve hata ayıklama için ağır hizmet tipi konektörler, kolaylık ve güvenlik
l Manyetik valf Tayvan Airtac kullanın
l Alman Siemens plc kontrol sistemi
l Japonya Fuji servo kontrol sistemi
l 12 depolama ara parçası birimi (isteğe bağlı)
l Swisspacer/ Paslanmaz Çelik / Allmetal Paslanmaz Çelik / isteğe bağlı)
(Paslanmaz çelik ve sıcak kenar ayırıcı aynı anda mevcut olamaz)
l Gaz doldurmak için delik (isteğe bağlı)
l Spacer mürekkep püskürtmeli baskı, şirket logosu veya üretim tarihi için çeşitli renkler mevcuttur (isteğe bağlı)
lLaber baskı (seçenek)
lTarayıcı iki boyutlu kodu tarar, barkod (isteğe bağlı)
l Ark çerçevesi için Ayrı Basma Tekerleği, bükme aletinden daha doğru
Özellikle Altıgen ve Sekizgen çerçeve için (opsiyonel)
l ERP (isteğe bağlı)
Açıklama : Bükme aleti
*Dikdörtgen çerçeve için üç boyut (6A/9A/12A) ücretsizdir.
Diğer boyut, boyut başına ekstra 42 $ / ödemeye ihtiyaç duyar
* Daire, Altıgen ve Sekizgen çerçeve için, 300$/boyut başına
Ana teknik parametre
| Max. bükme boyutu | 2000*2000mm |
| Min. bükme boyutu | 250*200mm |
| Alüminyum ara parçası genişliği | 6-27A |
| Ark Yarıçapı | 60°-150° |
| 6A-16A | |
| Boyut hatası: | ≤±0.5mm |
| açı hatası | ≤±1º |
| 1m * 1m alüminyum ara parçası | 17'ler |
| Hava besleme | ≥0.65MPa |
| Toplam güç | AC220/380V 50Hz 2.5KW |
| Boyut | 10500mm*2200mm*2600mm |
Spacer Bükme makinesi ana bileşenleri
| İSİM | MARKA |
| PLC | ALMAN SIEMENS |
| Alçak gerilim elektrikli aparat | ALMAN SIEMENS |
| servo motor | ALMAN SIEMENS |
| Servo sürücü | ALMAN SIEMENS |
| Röle | JAPONYA OMRON |
| Üçlü | Tayvan AIRTAC |
| silindir | Tayvan AIRTAC |
| DOKUNMATİK EKRAN | Tayvan WEINVIEW |
| Gücü değiştir | Tayvan EĞİLİM |
| KILAVUZ | Tayvan TBI |
| Selenoid vana | Tayvan AIRTAC |
| sensör | KORE AUTONICS |
Sızdırmazlık robotu
² Başvuru
LJTJ2535/LJTJ2025, en yeni otomatik dikey yalıtım camı yapıştırma robotudur.A bileşeni ve B bileşeninin belirli bir yüzdeye göre karıştırılarak ısıcam kaplamak için kullanılır.İstikrarlı performans ve kolay kullanım ile ikili/üçlü/şekilli ve kademeli camlara (Opsiyonel) uygulanır.
1, Mekanik kafa öne yerleştirilir
Kademeli cam yaparken IG hattı ile gerçek bağlantıyı kurun.
2, Depolama İşlevi
Üç kayış üzerine üç adet ısıcam (1.8m'den az) saklayabilir, 2 set daha servo motora, kontrol sistemlerine ihtiyaç duyar.
3, Sekiz Servo
Robot, dördü şanzıman parçalarını kontrol eden sekiz YASKAWA servosu kullanıyor, diğer dört servoda ise enayi, kaldırma, sürüş ve İleri ve geri hareket ve döndürmeyi kontrol ediyor.
Tek Tutkal Sistemi
Tek A bileşeni ve tek B bileşeni ile donatılmıştır.
NSçift Tutkal Sistemleri(seçenek )
Silikon kauçuk, polisülfid kauçuk ve silikon yapısal yapıştırıcı gibi iki çeşit dolgu macunu için kullanılabilen iki set A bileşeni ve iki set B bileşeni ile donatılmıştır.
Çift üçlü şekilli / kademeli cam İşlev (İsteğe bağlı)
Güncelleme teknolojisinin gelişmesiyle, sızdırmazlık robotu, cam pazarına göre sekiz şekilli camı kaplayabilir. (ancak bu isteğe bağlı bir işlevdir, siparişten önce bu işlevin üreticiyi onaylaması gerekir)
Elektrikli oransal valf: Kauçuk nozul cam boşluğa sığar, daha mükemmel ve sağlamdır.
Pompa A &Pompa B
Tayvan-Airtac'ı kullanın
Cam kenar ve köşe hava kabarcığı olmadan dolu, pürüzsüz yüzey, köşeyi ayırmaya gerek yok
Senkron kayışlı şanzıman
camın doğru konumlandırma ile sorunsuz bir şekilde aktarılmasını sağlamak için
Elektrikli ve basınçlı hava şalter valfi: Elektrikli otomatik geçiş, istikrarlı performans ve düzgün kaplama sağlayın.
