Ürün ayrıntıları:
|
Ürün adı: | Vertica yalıtımlı hava yüzen cam işleme hattı | Voltaj: | 380V 50Hz 3P |
---|---|---|---|
yıkama hızı: | 2-10m/dak | Maksimum çalışma hızı: | 45m/dak |
Düz cam kalınlığı: | 3-15 mm | yıkama fırçaları: | 6 parça |
Vurgulamak: | Yalıtımlı Cam Üretim Hattı,Çift Cam Yalıtımlı Cam Üretim Hattı,Yalıtımlı çift cam üretim hattı |

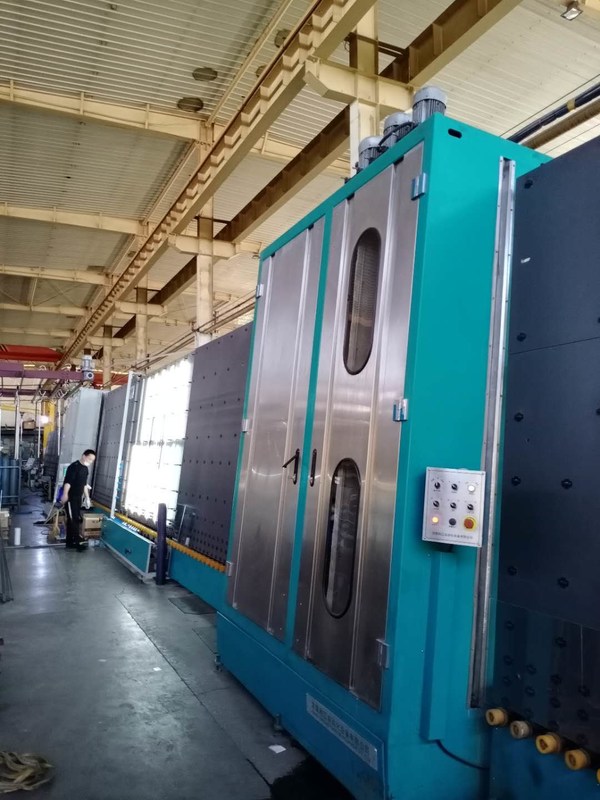

Yalıtım camı işleme için Çift Cam Yalıtım Camı Üretim Hattı Jumbo boyutu 3300 * 7000mm
Çift Cam Yalıtım camı İşleme Hattının ana özelliği
● Alman Siemens PLC kontrol sistemi, dokunmatik ekran arayüzü
● Kaplamalı Low-E camın otomatik olarak tanımlanması
● 3 çift yumuşak fırça, çevrimiçi ve çevrimdışı Low-E camı temizleyebilir
● Çamaşır makinesi SS malzeme ve su geçirmez cihaz kullanır
● Plakanın preslenmiş yüzeyini düz tutmak için ayarlanabilir pres tahtası
● Havacılık fişi bağlantı modu
● Otomatik sıcaklık kontrollü ve su yıkama sistemli su deposu
● Hava ısıtma sistemi
● Hava fanı otomatik başlatma ve durdurma ayarı
● Gürültü azaltma sistemi
● Üçlü IG ve şekilli IG üretimi için geçerlidir
● Yıkama hızının çevrimiçi gösterimi
● Akıllı aralıklı çalışma, enerji tasarrufu
Otomatik Jumbo boy çift gaz dolum ısıcam hattı seçenekleri
1. Ön yıkama
2. 3 veya 4 yan adım IG için otomatik olarak doğru konumlandırma
3.Otomatik gaz doldurma, gaz değerini ayarlayabilir ve yüksek gaz konsantrasyonu ile çevrimiçi doldurma işlemini görüntüleyebilir
1. IG hattı nedir?
IG hattı tipi argonla doldurmaz, ancak argon gazıyla doldurur.Ayrıca iki özel IG hattı, bir havada yüzen IG hattı ve bir ultra hızlı IG hattı (iki IG ünitesini temizleyip birbirine bastırmak) vardır.
IG hattına çift cam hattı denir ve bir cam yıkayıcı, ara çerçeve montajı ve cam presi içerir.Tipik olarak 2000*2500, 2500*3500, 2500*4000, 2500*4500 ve 3300*7000 IG hatları vardır.
2. Firmamız ne yapar?
LIJIANG GLASS, 2012'den beri Çin'in Jinan şehrinde bulunan bir üreticidir. IG hattı, çift cam conta robotu, ara parça bükme makinesi, butil ekstrüder kurutma makinesi dolum makinesi gibi satış sonrası servis ile tüm dünyada kanıtlama makineleri üretiyoruz.
3. Satış sonrası hizmet nasıl sağlanır?
Hindistan'da ve Hindistan çevresindeki pazarlarda size zamanında hizmet edebilecek iki Hintli yerel mühendis var.
Güney Amerika pazarında hizmeti veren bir mühendis var.
Diğer pazarlar için, yabancı müşterilerin fabrikalarına giden, makine kuran, işçileri eğiten ve zamanında satış sonrası hizmet veren 10-20 yıllık deneyime sahip bir mühendis ekibimiz var.
Dünya çapındaki virüsten bu yana, mühendislerimiz dünyadaki birçok ülkeyle sınırlandırıldı.Bu nedenle Wechat, Whatsapp ve daha fazlasıyla çevrimiçi kurulum hizmetleri ve eğitim çalışmaları sunuyoruz.Dünya daha iyi bir yere oturduğunda, mühendislerimiz makinelerimizi tekrar kontrol edecek.
4. Üretim hattı nasıl paketlenir?
Bir IG hattı seti normalde yabancı ülkeye nakliye sırasında iki konteynere, 2 adet 40HQ konteynere ihtiyaç duyar.
Otomatik Yalıtım camı üretim hattının detayları:
• Dikey Isıcam üretim hattı 7 bölümden oluşmaktadır:
01 aktarım bölümü;
02 çamaşır makinesi;
03 boşaltma bölümü;
04 muayene ve kurulum bölümü;
05 aktarım bölümü;
06 presleme ve doldurma bölümü;
07 boşaltma bölümü.
• 01 Aktar Bölüm
Kaplama algılama mekanizması, çevrimdışı Low-e filmin otomatik algılanması
• 02 yıkama makine
Ana özellik:
• Low-e camı 6 adet 0,1 mm yumuşak tüylü yumuşak fırça ile yıkayabilirsiniz.
• Yeni hava bıçağı bir alüminyum profil (Duckville Hava Bıçağı) kullanır ve hava çıkışının boyutu alüminyum profil ördek gagası ile ayarlanır.Bu, ayar vidalarının sayısını azaltır, her vidanın gevşemesini önler ve hava bıçağı rezonansını önler.
• Hava bıçağı, hava bıçağının genişliğini kalınlığa göre otomatik olarak ayarlayabilir.
• Temizleme hızı göstergeli işlem kutusu, temizleme hızını (8-10m) doğru bir şekilde görüntüleyebilir.
• Su deposu otomatik sıcaklık kontrolü, su besleme sistemi
• Avrupa susturucu sistemi
• Paslanmaz çelik malzeme
• 03 boşaltma bölümü
• Saklama camı
• 04 muayene ve kurulum bölümü
Bu bölümün yeni yapısı sıralı kiriş kaldırma yapısına (çift kiriş) dönüştürülmüştür.Camı incelemek ve silmek kolaydır.
• 05 aktarım bölümü
• Cam kalınlığının otomatik ölçümü.Çalışırken gerçek ihtiyaçlara göre kullanılabilir.
• 06 presleme ve doldurma bölümü
Ana özellik:
• Ultra uzun cam iki kez sıkıştırılabilir
• Camı transfer etmek için konveyör bant kullanır, camı preslemek için servo motor kullanır
• Kolay bakım için pres plakası açılabilir
• Uzun ömürlü hizmet ömrünü garanti etmek için ayarlanabilir yapıya sahip presleme tahtası
• 07 boşaltma bölümü
• Saklama camı
• Kapama makinesine bağlanabilir
Dikey Parametre Otomatik Yalıtım Camı Üretim Hattı
Birim | LJBZ3370 | |
Voltaj | 380V50Hz3P | |
Toplam güç | KW | 54.5 |
yıkama hızı | m/dak | 2-10 |
Maksimum çalışma hızı | m/dak | 45 |
Minimum cam boyutu | mm | 450*280 |
Maksimum cam boyutu | mm | 3300*7000 3000*3000 (Çift basma) |
Düz cam kalınlığı | mm | 3-30 |
Yıkama fırçaları | Parçalar | 6 |
Maksimum yalıtım camı kalınlığı | mm | 80 |
Toplam gaz tüketimi | L/dak | 1500 |
Konveyör rulo yüksekliği | mm | 520 |
Boyut (U*G*Y) | mm | 47200*3500*4500 |
Elektrik parametreleri
İSİM | MENŞEİ | MARKA |
PLC | Almanya | SIEMENS |
Alçak gerilim elektrikli cihaz | Almanya | SIEMENS |
Frekans dönüştürücü | Almanya | SIEMENS |
Adım camı için servo motor | Japonya | FUJI |
fotoelektrik anahtar | Almanya | HASTA |
Mikro şalter | Tayvan | BAKMAK |
Düğme ve gösterge ışığı | Fransa | SCHNEIDER |
Dokunmatik ekran | Tayvan | WEINVIEW |
ara röle | Japonya | OMRON |
Fırça motoru | Çin | ÇINGHUA |
Su Pompası | Çin | LINGXIAO |
Kılavuz | Tayvan | HIWIN |
Pnömatik Bileşenler | Tayvan | AIRTAC |

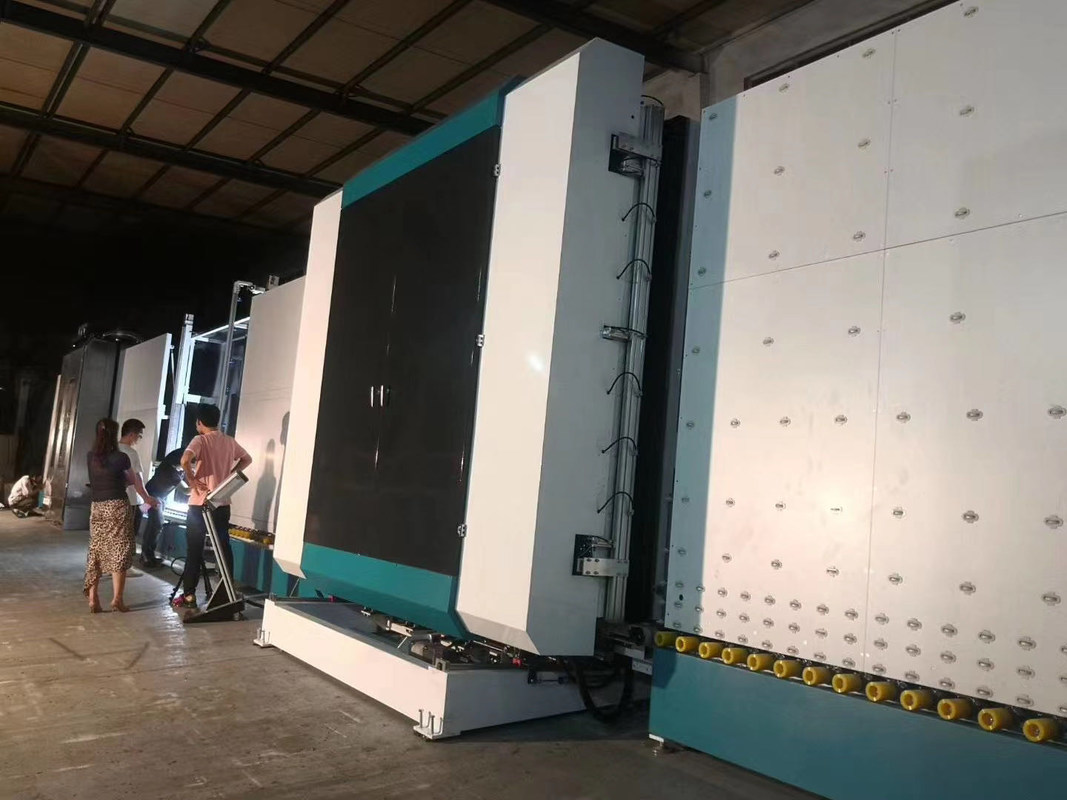

Otomatik ısıcam üretim hattı resimleri
İlgili Üretim LIJIANG CAM
Yalıtım işleme için CE Hot Melt Butil Extruder Ekipmanlı Otomatik Butil Makinesi
Yüksek kaliteli Otomatik Bulyl Extruder Makinesi
Başvuru
PLC kontrol sistemi, dokunmatik ekran arayüzü
Tutkal miktarını farklı hızlara göre otomatik olarak ayarlar
Alüminyum çubuğun genişliği otomatik olarak tanımlanabilir ve yapışkan ucu buna göre ayarlanabilir.
Hidrolik sistem, yapıştırıcının tek tip ve eksiksiz olmasını sağlamak için Alman bileşenleri kullanır.
Yüksek hızlı ön ısıtma, iş verimliliğinin iyileştirilmesi
Ön ısıtma fonksiyonu ile
Egzoz ve şişirilebilir özellikler, kaplama kalitesini iyileştirir ve yapışkan tedarik süresini azaltır
47m/dk'ya kadar hızlı kaplama hızı
Sıkma basıncı: 10-18MPa
Sıcaklık: 110-140 ℃
Alüminyum ara parçası genişliği: 6A-27A
Hız: 5-47m / dak
Butil silindir çapı: 200mm
Hava beslemesi: 0.4㎡ / dak
Pnömatik basınç:> 0.6Mpa
Toplam güç: 380V, 5.7KW, 50HZ
Boyutlar: 2800*700*900mm
Ağırlık: 650kg
teknik parametreleriOtomatik sıcak eriyik Ekstruder Makinesi
Sıkma basıncı | 10-18MPa |
Sıcaklık | 110~140℃ |
Tutkal kalınlığı | 0,3-0,5 mm |
tutkal genişliği | 3.5mm |
Alüminyum ara parçası genişliği | 5.5-26.5mm |
Hız | 0-47m/dak |
butil silindir çapı | 200 mm |
Hava besleme | 0,4m³/dak |
Hava basıncı | ≥0.6MPa |
Toplam güç | 380V, 5.7KW,50HZ |
Boyut | 2800×700×900mm(U×G×Y) |
ağırlık | 750kg |
Ekipman detayları Otomatik Butil Ekstrüder Yalıtım Camı makinesi
Almanya Siemens parçaları
Butil ekstrüder makinesi Alman markası Siemens PLC'yi benimseyin, istikrarlı performans.
KINCO Dokunmatik Ekran
Dokunmatik ekran işlemi, basit deneme, Net arayüz, Basit kullanım, Akıllı dokunmatik ekran, Güncellenmiş programlama kullanın.
Almanya Vana VAR
Yüksek hızlı bütil ekstrüder makinesi Almanya'nın Harvey valfini benimseyin, daha istikrarlı performans.
Alarm sistemi
Butil eklemeyi hatırlatan otomatik alarm sistemini benimseyin.
Tutkal silindiri
Kauçuk silindir, butil değiştirmek için uygun olan çekme yapısını benimser.
Almanya Maximator Silindir
Süper şarj sistemi, ünlü pnömatik ve hidrolik silindiri benimser, çıkış yağının basıncını güçlü bir şekilde kontrol eder.
Hız değişimine göre yapıştırıcıyı otomatik olarak ayarlayın
Kirişin yükseklik ayarı uygundur, beyaz çizgi sorununu çözmek için etkilidir
LIJIANG GLASS'ın diğer ürünü
Alüminyum Barlar ve Sıcak Barlar ile Ara Bükme Makinası
Başvuru
Alüminyum çubuklu ve sonsuz çubuklu otomatik ara parça bükme makinesi, bir alüminyum ile çeşitli dışbükey poligonal alüminyum çerçeveler yapabilir.Alüminyum çubuklu ve sonsuz çubuklu otomatik ara parça bükme makinesi, bir alüminyum ile çeşitli dışbükey poligonal alüminyum çerçeveler yapabilir.Bükme makineleri, alüminyum çubuklar, paslanmaz çelik çubuklar, sonsuz çubuklar, termex vb. bükmek için kullanılabilir. Bükme makinesi ayrıca büyük çerçeveleri desteklemek için baskı kabloları, baskı etiketleri, matkap delikleri, USB, makine elleri içerir.
Ekipman detayları
Lider Teknoloji
Teknik veri
Max. bükme boyutu | 2000mm*2000mm (2500mm*2500mm) |
Min. bükme boyutu | 250mm*200mm |
Alüminyum ara parçası genişliği | 5.5-27mm |
boyutsal hata | ±0.5mm |
açı hatası | ±1º |
İşleme hızı | ≤26s |
Hava besleme | ≥0.65MPa |
Toplam güç | AC220/380V 50Hz 2.5KW |
Boyut | 10500mm*2200mm*2600mm |
Elektrik parametreleri
İSİM | MARKA | İSİM | MARKA |
PLC | ALMAN SIEMENS | Üçlü | Tayvan AIRTAC |
Alçak gerilim elektrikli aparat | ALMAN SIEMENS | silindir | Tayvan AIRTAC |
servo motor | JAPONYA FUJİ | Selenoid vana | Tayvan AIRTAC |
servo sürücü | JAPONYA FUJİ | Gücü değiştir | Tayvan EĞİLİM |
Röle | JAPONYA OMRON | DOKUNMATİK EKRAN | Tayvan WEINVIEW |
sensör | KORE AUTONICS | KILAVUZ | Tayvan TBI |
Dikey Oto Sanayi Düzcam Yıkama ve Temizleme Makinası
1. Genel Bakış Otomatik Dikey Cam Yıkama ve Kurutma Makinası
Otomotiv endüstrisi düz cam yıkayıcıları, çift camı işlemek için cam temizliğinde kullanılır.Otomatik dikey yıkayıcı ve yıkayıcı aşağıdaki işlevleri yerine getirebilir: düz ve low-e camın ön temizliği, temizlenmesi ve kurutulması.Üretimde.Cam yıkayıcılar, küçük ayak izi, yüksek verimlilik, yüksek performans ve uygun bakım avantajlarına sahiptir.
2.avantaj cam yıkama makinesinin• Low-e camı 3 çift 0,1 mm yumuşak tüylü yumuşak fırça ile yıkayabilirsiniz.
• Ön temizleme (isteğe bağlı)
• Hava bıçağı, hava bıçağının genişliğini kalınlığa göre otomatik olarak ayarlayabilir.
• Yeni hava bıçağı bir alüminyum profil (Duckville Hava Bıçağı) kullanır ve hava çıkışının boyutu alüminyum profil ördek gagası ile ayarlanır.Bu, ayar vidalarının sayısını azaltır, her vidanın gevşemesini önler ve hava bıçağı rezonansını önler.
• Avrupa susturucu sistemi
• Temizleme hızı göstergeli işlem kutusu, temizleme hızını (8-10m) doğru bir şekilde görüntüleyebilir.• Su deposu otomatik sıcaklık kontrolü, su besleme sistemi
• Paslanmaz çelik malzeme
3. Dikey cam çamaşır makinesinin ana özellikleri
4. Teknik Parametreler Dikey Cam Temizleme ve Kurutma Makinesi
Güç kaynağı | Gerilim (V) | 380 |
Frekans (Hz) | 50 | |
Ana güç | kW | ≈35 |
yıkama hızı | m/dak | 1~7 |
Maksimum yüksek hız | m/dak | 10 |
Minimum cam boyutu | mm | 450×280 |
Maksimum cam boyutu | mm | 2500×4000 |
cam kalınlığı | mm | 3~15 |
silindir yüksekliği | mm | 500±20 |
Toplam ağırlık | kilogram | ≈3500 |
5. Otomatik DetayCam Yıkama Makinası
LIJIANG GLASS'ın tanıtımı
BAŞVURU
Isıcam işleme hattı (gaz dolgulu) olmak üzere dört bölümden, transfer bölümü, yıkama bölümü, muayene bölümü ve pres bölümünden (Toplam 7 parça) oluşmaktadır.Çift cam, üçlü cam, Low-e cam, şekilli cam ve kademeli cam gibi yüksek kaliteli ve çeşitli DGU'ları otomatik olarak yapmak için ileri teknoloji kullanır.Dahası, aynı anda iki adet çift camı doldurabilen yeni bir IG hattı.
modeli | Minimum boyut | Maksimum boyut | Düşük e cam | adım cam | üçlü cam | Dolum gazı (G) |
LJBZ1825 | 300*500 | 1800*2500 | √ | √ | √ | √ |
LJBZ2025 | 300*500 | 2000*2500 | √ | √ | √ | √ |
LJBZ2230 | 300*500 | 2200*3000 | √ | √ | √ | √ |
LJBZ2530 | 300*500 | 2500*3500 | √ | √ | √ | √ |
Low-e cam / Basamak cam / Üçlü cam / Şekilli cam / Dolum gazı fonksiyonları isteğe bağlıdır.Ve doldurma gazı ile LJBZ2535G IG hattının boyutu, gazı 2500*3500mm değil, maksimum 2500*3200mm cama doldurabilir.
Parametre Verileri
1. Üretim adı : Pres panel ve dolum gazı ile yalıtım camı işleme hattı
2. Model: LJBZ2535G
3. Menşe yeri: JINAN, ÇİN
4. Cam kalınlığı: 3 - 15mm
5. Yalıtım camı kalınlığı : 60mm
6. Bardak yıkama hızı : 2 - 10m/dk
7. Cam konveyör hızı: 48m/dak
8. Yıkama fırçaları : 3 çift yumuşak fırça
9. Çamaşır makinesi malzemeleri: Paslanmaz çelik
10. İşlev: DGU/Adım camı/Şekil camı/Üçlü cam/Argon gazının doldurulması
11. Maksimum cam boyutu: 2500*3500mm
12. Gaz doldurmak için maksimum cam boyutu: 2500*3200mm
13. Garanti : 12 ay
14. Renk: Mavi (Parlak beyaz), birçok renk özelleştirilebilir
15. Uzunluk : 23,5m
16. Yön: Sağdan sola
17. Şekilli cam: Bir tarafı düz olmalıdır
18. Min cam boyutu: 450*280mm
19. Yükseklik (Makaradan yere): 520mm
20. Basamak camı : Küçük cam içeride veya dışarıda
ANA ÖZELLİKLER
