Ürün ayrıntıları:
|
İsim: | Otomatik Jumbo boy Yalıtım camı işleme makinesi | Voltaj: | 380V 50Hz 3P |
---|---|---|---|
Şart: | Yeni makine | Sertifika: | CE |
Garanti: | 1 yıl | Min. Min. glass size cam boyutu: | 280*400 |
IG kalınlığı: | 60 mm | Max. Maks. glass size cam boyutu: | 2500*3500 |
yıkama fırçaları: | 6 parça | Düz cam kalınlığı: | 3-15 mm |
Vurgulamak: | Pencere için Isıcam Üretim Hattı,Jumbo Isıcam Üretim Hattı,Jumbo Çift Cam Üretim Hattı |
Pencere ve kapılar için Jumbo boy Çift Cam Yalıtım Camı Üretim Hattı
Otomatik gaz dolumlu Jumbo Boy Çift Yalıtım Camı Üretim Hattının ana özelliği
1, Parça yükleniyor
Low-e Camdan kaçınmak için ters tarafa koyun ve tekerlek izleri veya çizik bırakın low-e Kaplama Kaplama denetimi kullanıyoruz - metal film iletken (diğer şirket Fotoelektrik algılama kullanır, daha yüksek şeffaf film kaplaması için tanınması zor)
(Naylon ve Poliüretan + metal kolon

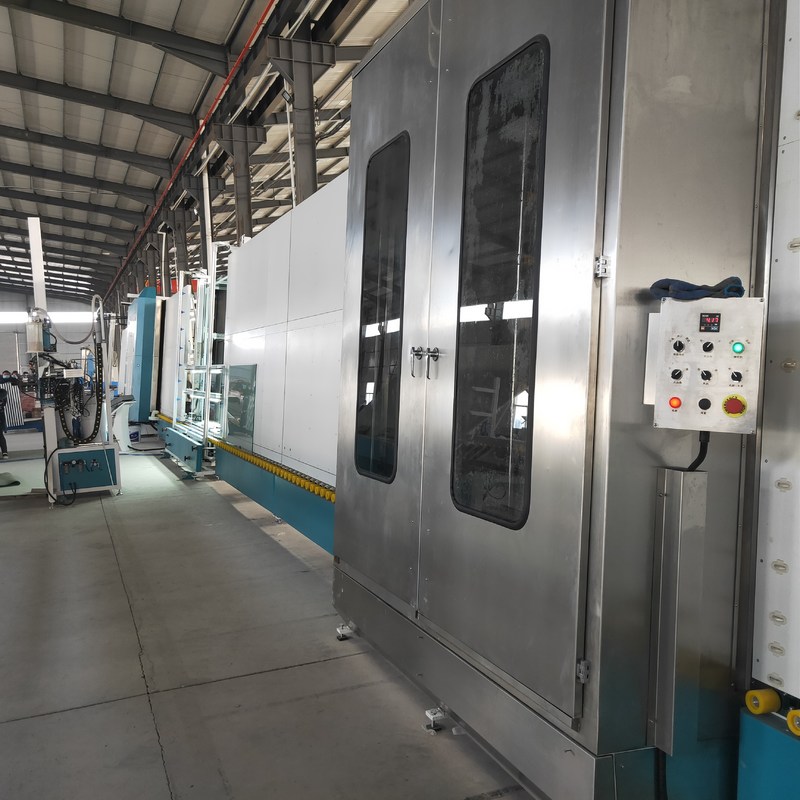

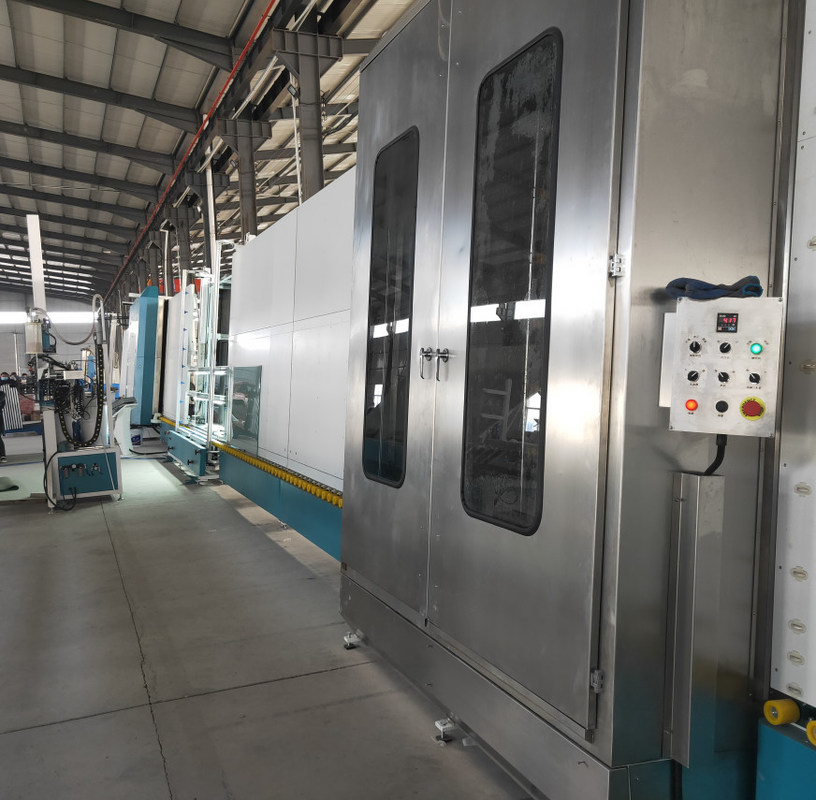

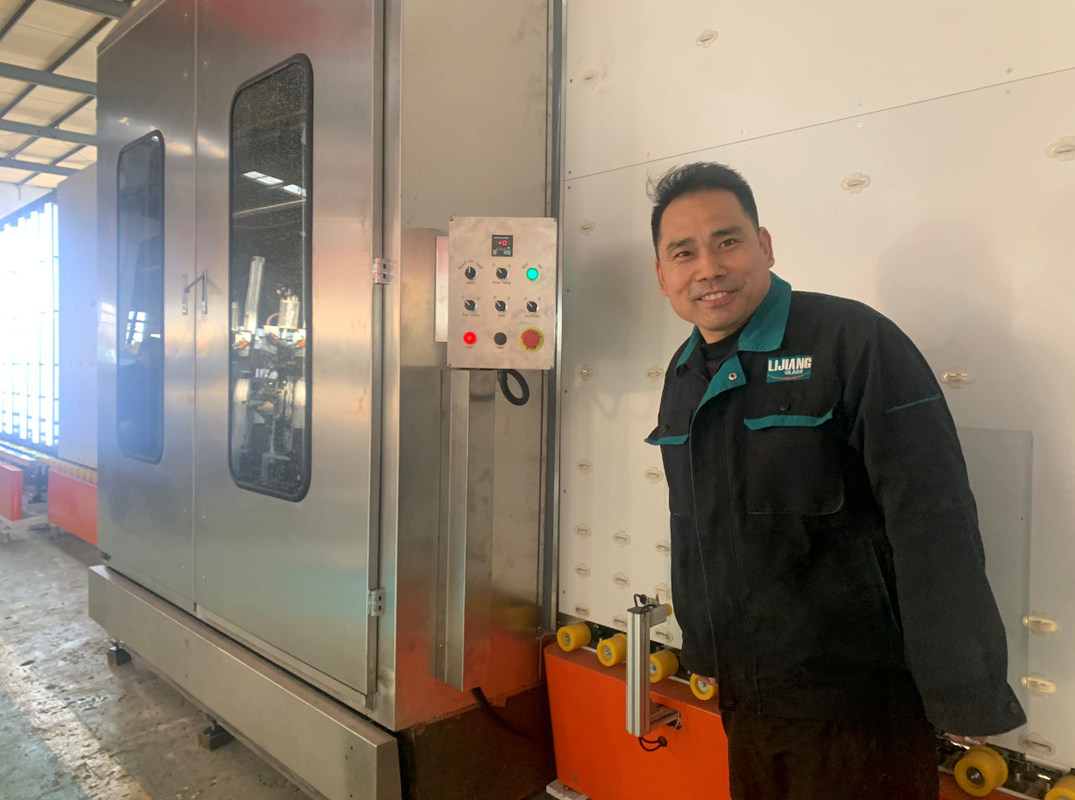

2, Yıkama ve Kurutma bölümü
* Üç çift yumuşak fırça, düşük cam ve normal camı yıkayabilir, çap 0,1 mm'den azdır.
* Malzemeler paslanmaz çeliktir.
* Rüzgar bıçağı şamandıra tasarımıdır, her zaman cam yüzey ile rüzgar bıçağı arasında 3 mm doğru ve uygun mesafeyi korur (LISEC yapısıyla aynı (Not: 3 mm en iyi kurutma mesafesidir)
Evrensel bir eklem cihazı vardır. Cam kalınlığı değiştirildiğinde, hava bıçağı mesafeyi ayarlamak için ileri ve geri hareket edebilir, böylece rüzgar bıçağı ile cam arasındaki göreceli mesafe sabit kalır, böylece hasar görmez. cam kalınlığının değişmesi nedeniyle cam filmi.
* Ön ve arka taraftaki sıkıştırma tekerleği aktif olarak hareket eder ve iletir.Cam boyutunun büyük/küçük/kalın/ince (8mm) olması önemli değildir, hepsi camın sorunsuz bir şekilde geçmesini garanti eder.(LISEC ile aynı)
3, Tespit parçası
4, Montaj parçası
Yerleşik kiriş kaldırma yapısı (çift kiriş) Camı algılamak ve silmek için uygun
5, Golarak dolgu ve presleme kısmı
1, Kalınlık ölçümü测厚: silindir, şişirme ve servo presleme için parametreler sağlamak üzere cam kalınlığını ve alüminyum çerçeve genişliğini ölçmek için elektronik cetveli çalıştırır.
2, Senkron kayış kirişi hareket ediyor: senkronize kayış kirişi, şişirme deliğinin boşluğu şişirmek için birinci ve ikinci cam alüminyum çerçeve arasında olmasını sağlamak için cam kalınlığına ve alüminyum çerçeve genişliğine göre hareket edecektir (değer DC itme çubuğundan ve elektronikten gelir) hükümdar)
3, Müşterinin ihtiyacına göre argon gazı konsantrasyonunu dokunmatik ekrana girin
4, Ekran Fonksiyonu: dokunmatik ekran tüm argon gazı dolum işlemini gösterecek, içeride ne kadar argon gazı bulunduğunu çok net bileceksiniz
E, alttan GAZ dolumu
(Eski tip)
Küçük boyutlu cam (800 mm'den az) presleme ve gaz doldurma bölümünden geçtiğinde, presleme parçası 4 parçaya (800 mm'de) bölünmüştür, sadece bir parça çalışır.
800 mm'den büyük ancak 1600 mm'den küçükse, iki parça çalışacaktır, tüm pres ve gaz doldurma bölümünün çalışmasına gerek yoktur.argon camını kurtarabilir.
F, Yan conta yolu sızdırmazlığı takip ediyor(yeni tip)
(makine tarafında 7-8 algılama noktasına sahip bir oksijen sensörü vardır.

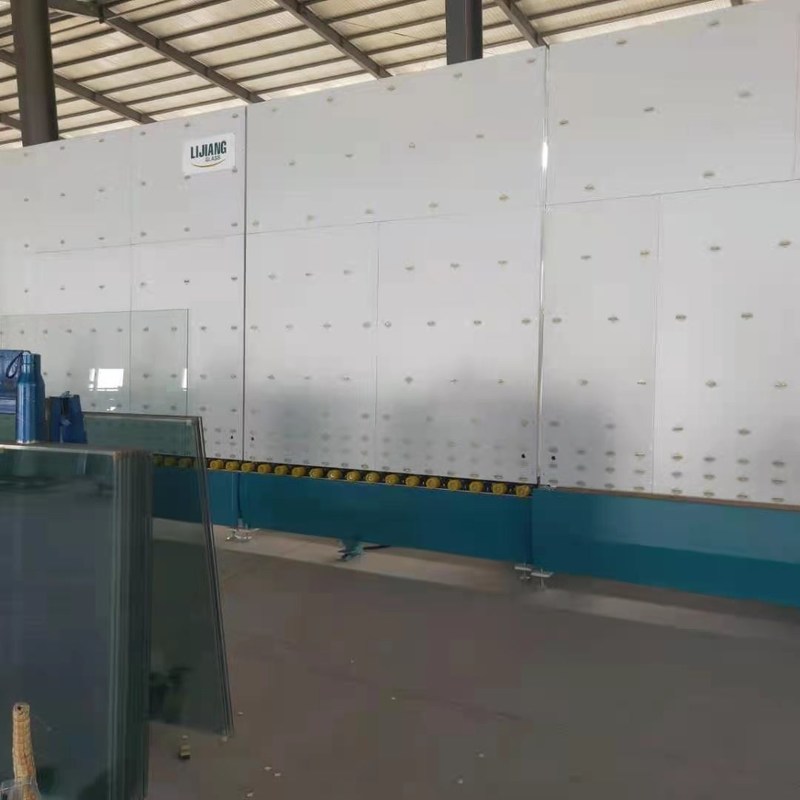

G Aayarlamakmümkün Pres Parçaları
1, Presleme çerçevesinde kaynak yaptıktan sonra stres var, Bu nedenle, bir süre kullandıktan sonra şekil dışı problemler kaçınılmazdır (makine DGU'ya düzgün, eşit ve sıkı bir şekilde basamaz)
Bu eşit olmayan kaçınılmaz sorun için, işte çözümümüz
2, Kurşun vida presleme
H Hava destekli konveyörler (isteğe bağlı işlev)
DGU'nun tekerlek izi olmadan içini temizlemesini garanti edin
Yıkadıktan sonra ve preslemeden önce tüm hava desteği
I Elektrik bileşenleri
Almanya simens/japan yaskava kullanıyoruz
Ana bileşenler listesi
Bileşenler | Marka | Açıklama |
servo motor | Almanya Simens | Kademeli cam için |
servo sürücü | Almanya Simens | Kademeli cam için |
servo motor | Almanya Simens | transfer için |
servo motor | Almanya Simens | Basın için |
PLC | Almanya Simens | |
Alçak gerilim bileşeni | Almanya Simens | |
Frekans dönüştürücü | Almanya Simens | |
Güç kaynağını değiştirmek | Tayvan MW | |
optoelektronik anahtar | Kore Autonics | |
pnömatik bileşen | Tayvan Airtac | |
pnömatik bileşen | Tayvan Airtac | |
Dokunmatik ekran | Tayvan Wenview | |
Seyahat anahtarı | Tayvan (TEND) | |
Röle | Japonya Omron | |
Düğme ve gösterge ışığı | Fransız Schneider |
Teknik veri
2000*2500 Max.cam boyutu
|
Normal cam |
2000*2500mm (2000*3000mm 二次压合)
|
Argon gazı ile cam | 2000*2500mm | |
2500*3500 Maksimum cam boyutu | Normal cam | 2500*3500mm (2000*4000mm二次压合) |
Argon gazı ile cam | 2500*3200mm | |
Min. cam boyutu | 280*450mm | |
cam kalınlığı | 3-15 mm | |
Yalıtım camı kalınlığı | 50mm (60mm için özel yapılmış özel uyarı gerekir) | |
Cam yıkama hızı | Yaz 8-10m/dk kış 6-7m/dk | |
Cam konveyör hızı: | 45m/dak | |
Yıkama fırçaları | 3 çift | |
Su tedarik etmek: | Su tüketimi:0.5t/h iletkenlik:≤50μs/cm6-7 | |
Hava besleme | Akış: 0.8m/dak | |
Hava basıncı | ≥0.8MPa | |
Toplam güç | 3P 380V 50HZ 34KW | |
Boyut | 23500*3500*3700mm |
●Çamaşır makinesi SS malzeme ve su geçirmez cihaz kullanır
●Otomatik sıcaklık kontrollü ve su yıkama sistemli su deposu
● Hava ısıtma sistemi
●Hava Fanı otomatik başlatma ve durdurma ayarı
●Gürültü azaltma sistemi
●Yıkama hızının çevrimiçi gösterimi
●Akıllı aralıklı çalışma, enerji tasarrufu
●Almanya Siemens PLC kontrol sistemi, dokunmatik ekran arayüzü
●Kaplanmış ve Low-E camın otomatik tanımlanması
●3 çift yumuşak fırçalar, Low-E camı çevrimiçi ve çevrimdışı yıkayabilir
●Plaka presleme yüzeyini düz tutmak için ayarlanabilir presleme tahtası
● Havacılık fişinin bağlantı modu
●Üçlü IG ve şekilli IG üretimi için geçerlidir
Seçenekler
● Ön yıkama
●3 veya 4 yan adım IG için otomatik olarak doğru konumlandırma
●Otomatik Gaz doldurma, gaz değerini ayarlayabilir ve yüksek gaz konsantrasyonu ile çevrimiçi olarak doldurma işlemini görüntüleyebilir.
1. Firmamız ne yapar?
LIJIANG GLASS, 2012 yılından beri Çin'in Jinan şehrinde üreticidir.IG hattı, sızdırmazlık robotu, boşluk bükme makinesi, kurutucu dolum makinesi, butil ekstrüder makinesi vb.
2. IG hattı nedir?
IG hattı, ısıcam işleme hattı olarak adlandırılır, cam yıkama makinesi, ara çerçeve montajı ve cam pres makinesi içerir.Normalde 2000*2500, 2500*3500, 2500*4000 ,2500*4500 ve 3300*7000 IG hattımız var.IG hattı çeşitleri argon dolumsuz ve argon gazı dolumludur.Ayrıca iki özel IG hattı, havada yüzen IG hattı ve süper hızlı IG hattı (iki IG ünitesini yıkama ve birlikte presleme) vardır.
3. Üretim hattı nasıl paketlenir?
Bir IG hattı seti normalde yabancı ülkeye nakliye sırasında iki konteynere, 2 adet 40HQ konteynere ihtiyaç duyar.
4. Satış sonrası hizmet nasıl sağlanır?
Tüm dünyanın virüsünden bu yana, mühendislerimiz dünyanın birçok ülkesi ile sınırlıdır.Bu nedenle, Wechat, Whatsapp ve benzeri tarafından çevrimiçi olarak kurulum hizmeti ve eğitim çalışması sağlıyoruz.Dünya daha iyi bir donanıma sahip olduğunda, mühendisimiz tekrar makinelerimizi kontrol etmeye gidecek.
Güney Amerika pazarı için orada hizmet verecek bir mühendisimiz var.
Hindistan ve Hindistan çevresindeki pazar için, iki Hintli yerel mühendisimiz var, zamanında hizmet verebilirler.
Diğer pazarlar için, 10 - 20 yıllık tecrübeye sahip mühendis ekibimiz var, makine kurmak, işçileri eğitmek ve zamanında satış sonrası hizmet sağlamak için yabancı müşterilerin fabrikasına gidecekler.
