Ürün ayrıntıları:
|
Brand name: | Insulating Glass Production Line with gas filling | Marka: | LİJİANG CAM |
---|---|---|---|
Maksimum cam boyutu: | 2500 mm*3500 mm/komisyon | cam kalınlığı: | 3-30 mm |
IG kalınlığı: | 60 mm | Malzeme: | Paslanmaz çelik |
gaz değeri: | > %95 | Garanti: | 1 yıl |
Vurgulamak: | Dikey Isıcam Üretim Hattı,Argon Gazlı Isıcam Üretim Hattı,Dikey ısıcam hattı |

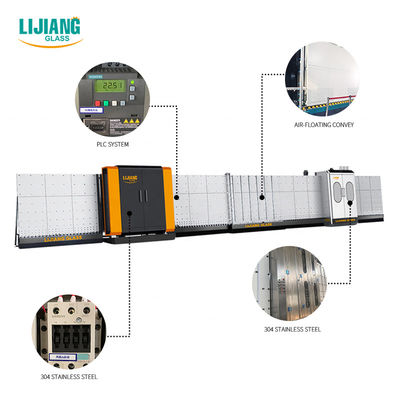

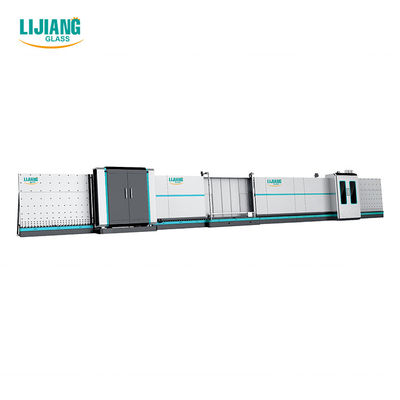

Argon Gazı Dolumlu Otomatik Dikey Isıcam Üretim Hattı
Gaz dolgulu dikey yalıtım camı işleme hattının tanıtımı
Camı aktarmak için havayla yüzen teknolojiyi kullanma IG üretiminin yüksek kalitesini artırmak için camın tekerlekler tarafından kirlenmesini ve iz bırakmasını önleyin.Çizginin yedi bölümü vardır:
01 aktarım bölümü;
02 çamaşır makinesi;
03 boşaltma bölümü;
04 muayene ve kurulum bölümü;
05 aktarım bölümü;
06 presleme ve doldurma bölümü;
07 boşaltma bölümü.
Ayrıntılarıgaz dolum ile dikey yalıtım camı üretim hattı:
01 Aktar Bölüm
Kaplama algılama mekanizması, çevrimdışı Low-e filmin otomatik algılanması
02 yıkama makine
• 6 adet 0,1 mm yumuşak tüylü yumuşak fırça kullanarak low-e camı yıkayabilir
• Yeni hava bıçağı alüminyum profil (Ördek Gagası Hava Bıçağı) kullanır, hava çıkışının boyutu alüminyum profil ördek gagası ile ayarlanır.Bu, ayar vidalarının sayısını azaltabilir, her vidanın gevşek olmadığından emin olabilir ve hava bıçağının rezonansını önleyebilir.
• Hava bıçağı, hava bıçağının genişliğini kalınlığa göre otomatik olarak ayarlayabilir.
• Yıkama hızı göstergeli işlem kutusu, yıkama hızını (8-10m) doğru bir şekilde gösterebilir.
• Su deposu otomatik sıcaklık kontrolü, su yenileme sistemi
• Avrupa susturucu sistemi
• Paslanmaz çelik malzeme
03 boşaltma bölümü
• Saklama camı
04 muayene ve kurulum bölümü
Yeni yapısı Bugün nasılsın bölüm, bir sıralı kiriş kaldırma yapısına (çift kiriş) değiştirilir.Camı incelemek ve silmek kolaydır
05 aktarım bölümü
• Cam kalınlığının otomatik ölçümü.Çalışırken gerçek ihtiyaçlara göre kullanılabilir.
06 presleme ve doldurma bölümü
Ana özellik:
• Ultra uzun (2500mm*3500mm) ısıcam iki kez sıkıştırılabilir
• Camı transfer etmek için konveyör bant kullanır, camı preslemek için servo motor kullanır
• Kolay bakım için pres plakası açılabilir
• Uzun ömürlü hizmet ömrünü garanti etmek için ayarlanabilir yapıya sahip presleme tahtası
• Önemli sızdırmazlık etkisi, daha yüksek argon içeriği ile argon gazını otomatik olarak doldurun
• Farklı boyuttaki camları doldurmak için bölgeleri takip eden sızdırmazlık yöntemiyle ayarlayın, argon kaybını azaltır
• Dokunmatik ekranda gaz değerini ayarlayabilir ve gaz doldurma işlemini gösterebilir
• Gaz doldurma işleminin sürekli kontrolü için hızlı tepki veren sensör
• Gaz konsantrasyonu %90'ın üzerine çıkabilir
• Ara parça çerçevesinde delik açmaya gerek yok
• Standart gaz Argon gazıdır
07 boşaltma bölümü
• Saklama camı
• Kapama makinesine bağlanabilir
Teknik veri
Maks.cam boyutu | 2500mm*3500mm |
Gaz doldurmak için maksimum cam boyutu | 2500mm*3200mm |
Min.cam boyutu | 280mm*450mm |
cam kalınlığı | 3-15 mm |
Yalıtım camı kalınlığı | 60 mm |
Cam yıkama hızı | 2-10m/dak |
Cam konveyör hızı | 45m/dak |
Yıkama fırçaları | 3 çift yumuşak fırça |
Su tedarik etmek | Su tüketimi:0.5t/h iletkenlik:40μs/cm |
Hava besleme | Akış: 1m³/dk |
Hava basıncı | ≥0.8MPa |
Toplam güç | 3P 380V 50HZ |
Boyut | 23500*3500*3700mm |
Ağırlık | 6500kg |
İsteğe bağlı işlevler gaz dolgulu dikey yalıtımlı hava yüzen cam işleme hattı :
• Opsiyonel kenarlı basamak camı (U:100mm G:50mm)
• Şekilli cam
• Ön çamaşır makinesi
Gaz dolgulu dikey yalıtımlı hava yüzen cam işleme hattının diğer boyutları:
parametreler | Birim | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Güç kaynağı | 380V 50Hz 3P | |||
Toplam güç | KW | 41 | 44.5 | 51.5 |
yıkama hızı | m/dak | 2~10 | ||
Maksimum çalışma hızı | m/dak | 45 | ||
Minimum cam boyutu | mm | 450*280 | ||
Maksimum cam boyutu | mm | 2000*2500 2000x3000 (İki kez basıldığında) |
2500*3200 2500*3500(İki kez basıldığında) 2500x4500(İki kez basıldığında enayiler eklenir) |
|
Düz cam kalınlığı | mm | 3~15(3-30) | ||
Yıkama fırçaları | Parçalar | 6 | ||
Maksimum yalıtım camı kalınlığı | mm | 60 | ||
Toplam gaz tüketimi | L/dak | 1200 | ||
Konveyör rulo yüksekliği | mm | 520 | ||
Boyut | L*W*H(mm) | 1500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
LIJIANG GLASS ile ilgili ürünler
Otomatik Dikey Yalıtım Camı Mastikler Sızdırmazlık Robotu Makinesi
İşlev ve özellik
1. Makine, cam derin işleme işletmesi, yüksek otomasyon, Emek yoğunluğunu azaltın, insan gücünden tasarruf edin, üretim verimliliğini artırın
2. Tüm makine, hafıza fonksiyonu ile insan-makine dokunmatik ekran arayüzünü benimser.
3. Kaplama dolgu macunundan sonra, cam kenar ve köşe hava kabarcıkları olmadan doludur, pürüzsüz yüzey, köşeyi ayırmaya gerek yoktur
4. İki bağımsız mastik besleme sistemi seti (karıştırma cihazı dahil) kullanarak, iki çeşit dolgu macunu, tek tuşla kolayca (Model II) hızlı geçiş yapar.
5. Makinenin genişliği 1.5m, küçük taban alanı, yerden tasarruf edin
6. Üçüncü bölüm, verimliliği etkin bir şekilde artırmak için camı önceden depolayabilir
7. İşlenebilecek en küçük yalıtım camı boyutu 400*300 mm'dir.
8. Karıştırıcıda donatılmış anti blokaj cihazı
9. Servo kontrol sistemi dünyaca ünlü markayı (Japonya YASKAWA) benimser, performans sabittir
10. Camın doğru konumlandırma ile sorunsuz bir şekilde aktarılmasını sağlamak için şaft iletimi.
11. Sızdırmazlık maddesinin kayışa yapışmasını önlemek için özel V tipi transmisyon kayışı, cam kenarın temiz olmasını sağlayın, V tipi Blok değiştirilebilir.
12. Yedek parçalar yüksek standardizasyon ve yüksek hassasiyetle üretilir, makinenin uzun süreli stabilite ile kullanılabilmesini sağlar
13.Üç cam için uygundur.
14. Camın sorunsuz bir şekilde taşınmasını sağlamak için arka paneldeki taşıma tekerleği gömülü tekerleği benimser
Dikey yalıtım camı sızdırmazlık robotunun özellikleri
modeli | LJTJ2540D |
Gerilim Gücü | 380V 13KW |
Hava basıncı | 0.5~0.7Mpa |
ekstrüzyon basıncı | 32Mpa |
Max.Cam boyutu | 2500*4000mm |
Min.Cam boyutu | 400*300mm |
cam kalınlığı | 12~56mm |
çalışma hızı | 5~40m/dak |
Ortalama boyut | 11000*1500*4500mm |
2.2 Makine Gürültüsü
A ağırlıklı ses basıncı seviyesi | |
bekleme durumu | çalışma durumu |
50 db | 85 db |
Ana Özellikler:
• Japan Yaskawa servo sistem kontrollü, tam otomatik ve yüksek verimli yapıştırma makinesi
• 4 bölme, cam saklama kabı
• Triger kayışı, sorunsuz aktarım ve doğru konumu benimseyin
• Sıyırıcı ve rulo ile cam köşeleri otomatik olarak onarın
• Cam boyutunu, tutkal derinliğini (30 mm) otomatik olarak ölçün
• Her otomatik işlev manuel çalıştırma ile
• Çift cam kaplayabilir
• Opsiyonel kenarlı şekil camı, basamak camı, üçlü cam (İsteğe bağlı)
• Bir takviye pompası seti, iki sızdırmazlık maddesi grubunu kontrol eder (İsteğe bağlı)
• Silikon, polisülfid ve silikon yapı mastikleri kullanabilir.
• Tutkal kafası makinenin ön tarafındadır, bu sayede basamak camını kaplaması kolaydır.
• Isıcam işleme hattına bağlanabilir
• Kod tarama fonksiyonu ile (İsteğe bağlı)
Teknik veri
Maks.cam boyutu | 2500*4000mm |
Min.cam boyutu | 400*300mm |
cam kalınlığı | 12-50 mm |
çalışma hızı | 5-40m/dak |
Hava basıncı | ≥0.6MPa |
Sıkma basıncı | 32MPa |
gerilim gücü | 380V 15kw |
Ortalama boyut | 11000*2000*3500mm |
Elektrik parametreleri
İSİM | MENŞEİ | MARKA |
servo motor | Japonya | YASKAWA |
servo sürücü | Japonya | YASKAWA |
İşlemci | Japonya | YASKAWA |
Alçak gerilim bileşeni | Almanya | SIEMENS |
kılavuz yol | Tayvan | HIWIN |
Güç kaynağını değiştirmek | Tayvan | MW |
Sensör anahtarı | Kore | otonik |
pnömatik bileşen | Japonya | SMC |
Dokunmatik ekran | Çin | GAOSHAN |
servo motor | Japonya | YASKAWA |
servo sürücü | Japonya | YASKAWA |
